Od oblikovanja PCB do množične proizvodnje Fanway ponuja hitre zavojne storitve PCB proizvodnje kot rešitve na enem mestu za reševanje vaših raznolikih zahtev projekta in pospeševanje vašega časa na trgu.

PCB z dvojnim slojem
  • PCB z dvojnim slojemPCB z dvojnim slojem
  • PCB z dvojnim slojemPCB z dvojnim slojem
  • PCB z dvojnim slojemPCB z dvojnim slojem

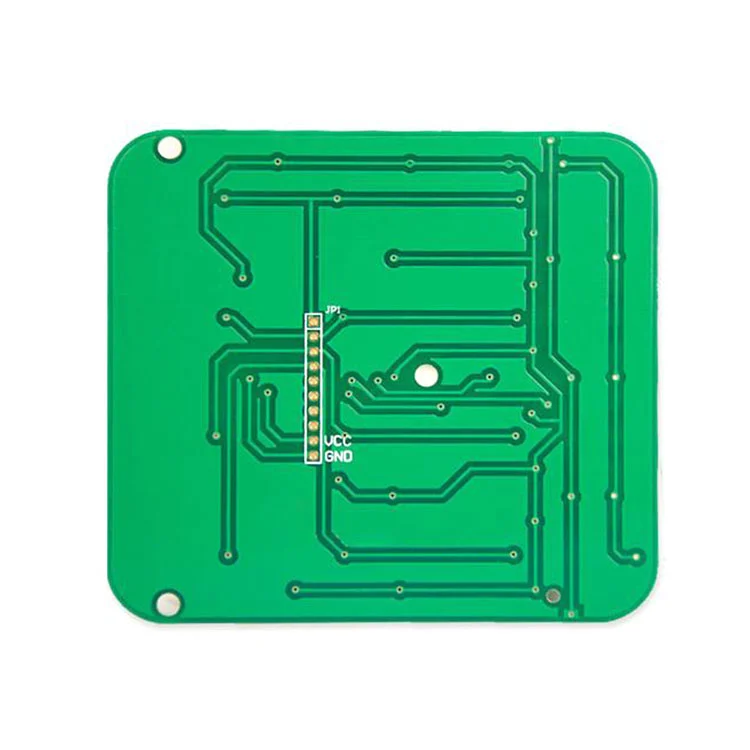

PCB z dvojnim slojem

Dobrodošli ste, da pridete v Factory Fanway, da kupite najnovejši prodajni, nizki ceni in visokokakovostni dvoslojni PCB. Veselimo se sodelovanja z vami.
PCB z dvojnim slojem (dvostranski PCB) združuje dve prevodni bakreni plasti na podlagi (FR-4), povezan s prevlečenimi luknjami (PTH) ali VIA. Kot profesionalni dobavitelj PCB na Kitajskem Fanway ponuja nizke stroške in hitri PCB z dvojnim slojem.

Double Layer Pcb


Zakaj Fanwayjeva PCB z dvojnim slojem?

Natančna proizvodnja

Precision Manufacturing

Podprite lasersko vrtanje, mikro vias in HDI.

Strogo testiranje

Rigorous Testing

100% električno testiranje in AOI pregled.

Certificirana kakovost

Certified Quality

Skladen z IPC-A-600 razredom 2/3, UL 94V-0.

Hitra dostava

Fast Delivery

Prototipi se končajo v 24h, v 5 dneh se končajo v velikosti.


Prednosti PCB z dvojnim slojem v Fanwayu

Učinkovitost vesolja:Dvostranska usmerjanje za kompaktne postavitve.

Zmanjšanje EMI:Optimizacija zemeljske ravnine.

Stroškovno učinkovitost:Najboljša izbira za srednje kompleksne prototipe in proizvodnjo.

Mehanska trdnost:Ojačano prek obloge se upira vibraciji.


Konfiguracija plasti dvojne plasti PCB v Fanwayu

Dvojne bakrene plasti:Podprite komponente in sledi na obeh straneh.

Substrat:FR-4, aluminij na neobvezno.

Inter slojne povezave:Skozi luknjo, slepi ali pokopani vias.

Zaščita:Dvojna stranska maska ​​za spajkanje in svileni zaslon.

Zmogljivosti oblikovanja:Podprite SMT in skozi komponente lukenj.

Namestitev navzkrižnega sloja zmanjšuje velikost plošče in poveča jasnost signala.


Proces proizvodnje dvojnega PCB

Priprava laminata (dvostranski CCL).

Vrtanje in prek metalizacije (PTH).

Fotolitografija in jedkanje bakra.

Dvostranska maska ​​za spajkanje/tiskanje s svilenim zaslonom.

Površinska končna obdelava (ENIG, HASL ali potopno srebro).

Tehnične specifikacije

Debelina:0,8–3,0 mm (standardno 1,6 mm).

Teža bakra: 1–3 oz.

Sled/prostor:0,15 mm (6 mil).

Mine prek premera:0,3 mm (12 mil).

Dielektrična moč:20 kV/mm (FR-4).

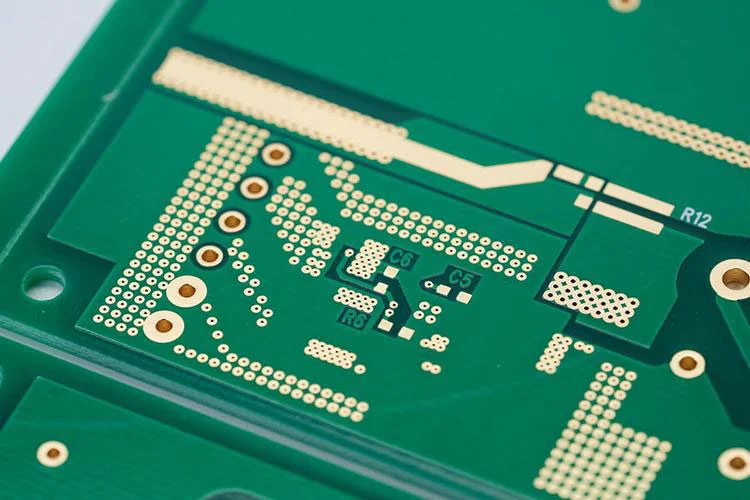

Double Layer Pcb
Hot Tags: PCB z dvojnim slojem
