V današnji elektronski industriji povpraševanje po visokozmogljivih in trajnih tiskanih vezjih (PCB) hitro raste.Težek bakreni PCBS, znani tudi kot debeli bakreni PCB, so postali prednostna rešitev za panoge, ki zahtevajo visoko tokovno zmogljivost, vrhunsko toplotno upravljanje in večjo zanesljivost v ekstremnih pogojih. Od avtomobilskih napajalnih sistemov do opreme za obnovljive vire energije imajo te plošče ključno vlogo v sodobni elektroniki.

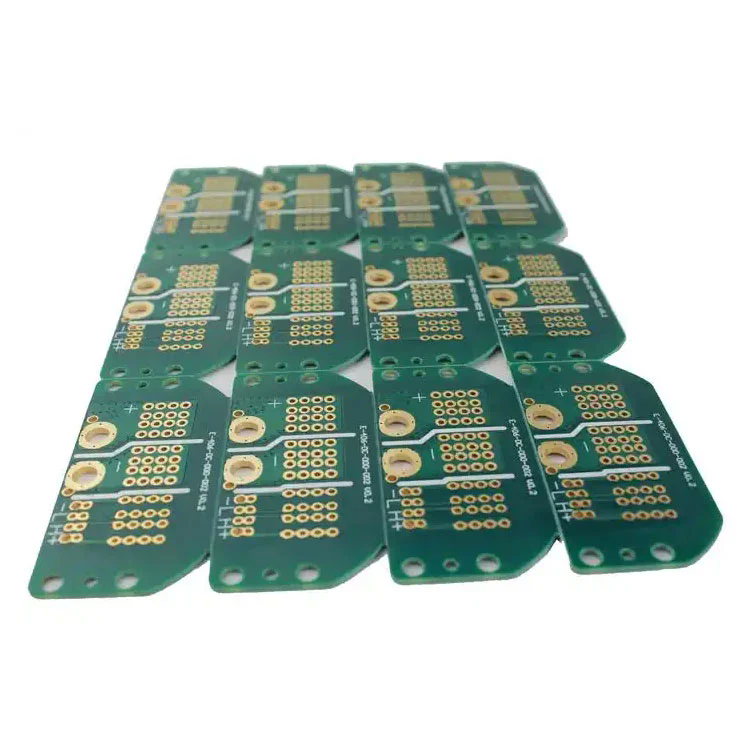

Težka bakrena PCB je vrsta tiskane vezje, ki vsebuje bakrene vodnike z debelino od 3 oz/ft² do 20 oz/ft² ali več. Za razliko od standardnih PCB -jev, ki običajno uporabljajo bakrene plasti 1 oz/ft² ali manj, so težki bakreni PCB zasnovani za obvladovanje bistveno večjih tokovnih obremenitev in prenehajo izjemno toplotno napetost.
Visoka nosilna zmogljivost - debelejše bakrene plasti omogočajo, da PCB upravlja z višjimi tokovi, ne da bi pregrel ali poškodoval vezje.
Izboljšano toplotno upravljanje - težki bakreni PCB učinkoviteje razpršijo toploto, zaradi česar so idealni za aplikacije, kjer je gostota moči visoka.
Izboljšana mehanska trdnost - debelejša bakrena plošča dodaja togost in trajnost, kar omogoča, da plošča prenese ostra delovna okolja.
Kompaktne možnosti oblikovanja-Oblikovalci lahko na isto ploščo integrirajo vezje z visokim in nizkim tokom, kar zmanjšuje skupno velikost in težo.
Boljša zanesljivost-Z zmanjšanim tveganjem za odpoved vezja pod visokimi obremenitvami so te plošče zelo primerne za misijonske kritične aplikacije.
Težki bakreni PCB so še posebej pomembni za električno elektroniko, avtomobilske sisteme, industrijsko opremo, rešitve za obnovljive vire energije in vesoljske tehnologije. S povečanjem debeline bakra lahko inženirji zagotovijo učinkovit tok in zmanjšajo možnosti za toplotne okvare, zaradi česar so te plošče nujne za sodobno elektroniko.
Pri izbiri težkega bakrenega PCB igrajo tehnične specifikacije ključno vlogo pri določanju zmogljivosti in primernosti za vašo aplikacijo. Spodaj je obsežna tabela, ki povzema značilne specifikacije naših težkih bakrenih PCB -jev:
| Specifikacija | Podrobnosti |
|---|---|
| Debelina bakra | 3 oz/ft² do 20 oz/ft² (prilagodljivo) |
| Število slojev | 1 do 32 plasti |
| Osnovni material | FR4, Rogers, poliimid, kovinsko jedro |
| Debelina plošče | 0,8 mm do 6,0 mm |
| Površinski zaključek | Hasl, soglasni, OSP, potopni srebro, enepig |
| Spajkalna maska | Zelena, modra, rdeča, črna, bela |
| Najmanjša širina sledi | 3 mil |
| Minimalni razmik | 3 mil |
| Toplotna prevodnost | Visoko, optimizirano za odvajanje toplote |
| Delovna temperatura | -55 ° C do +150 ° C. |
| Prijave | Power Electronics, Automotive, Aerospace, Industrial Machinery, sončni pretvorniki |
Z izbiro pravih specifikacij lahko inženirji optimizirajo PCB za okolja z visoko togorijo, visoko temperaturo ali z visoko zanesljivostjo. Na primer, pretvorniki napajanja in krmilniki električnih vozil potrebujejo deske z debelino bakra nad 8 oz, medtem ko bodo industrijski gonilniki motorja potrebovali še večje zmogljivosti.
Proces proizvodnje težkih bakrenih PCB se zaradi povečane debeline bakra znatno razlikuje od standardnih PCB -jev. Za zagotavljanje trajnosti in natančnosti se uporabljajo specializirane tehnike.
Postopek se začne z izbiro visokokakovostnih laminatov, kot so FR4 ali kovinski substrati. Izbrani material mora prenesti izjemno toploto in mehanski stres.
Standardni PCB uporabljajo preproste procese jedkanja, vendar težki bakreni PCB potrebujejo diferencialno jedkanje, da se zagotovi natančne oblike prevodnika brez podrezanja. To je ključnega pomena za ohranjanje celovitosti debelih bakrenih sledi.
Tehnologija obloge se uporablja za kopičenje debeline bakra tako na površini kot znotraj VIA. Obloge skozi luknjo poveča tok med plastmi in preprečuje pregrevanje.
Več bakrenih plasti se laminirajo pri visoki temperaturi in tlaku. Specializirani sistemi smole se uporabljajo za preprečevanje delaminacije in ohranjanje strukturne celovitosti.
Za zaščito bakrenih sledi se nanesejo visokotemperaturne maske za spajkanje. Za izboljšanje spajkalnosti in korozijske odpornosti se dodajo površinske zaključke, kot sta ENIG ali HASL.
Vsak odbor opravi električno testiranje, teste termičnega kolesarjenja in preverjanje zanesljivosti, da se zagotovi, da izpolnjuje stroge industrijske standarde.
Ta zelo nadzorovan postopek zagotavlja, da težki bakreni PCB zagotavljajo izjemno zmogljivost, trajnost in varnost, zaradi česar so primerni za kritične aplikacije.
Težki bakreni PCB so široko sprejeti v industrijah, kjer so ključne visoke moči, ekstremne temperature in zanesljivosti.
Te plošče, ki se uporabljajo v pretvornikih, usmernikih in pretvornikih moči, upravljajo z visokimi tokovi, ne da bi pri tem ogrozili uspešnost.
Krmilniki električnih vozil, sistemi za upravljanje baterij in LED žarometi se za toplotno učinkovitost in dolgoročno vzdržljivost zanašajo na težke bakrene PCB.
Težki motorji, robotski sistemi in tovarniški avtomatizacijski stroji potrebujejo PCB, ki zdržijo stalne visoke tokove in temperature.
Sončni pretvorniki, vetrne turbine in sistemi za shranjevanje energije so odvisni od težkih bakrenih PCB za učinkovito upravljanje nihajočih obremenitev.
V misijskih kritičnih okoljih je zanesljivost brez pogajanj. Težki bakreni PCB zagotavljajo stabilne zmogljivosti v ekstremnih stresnih pogojih.
O: Standardni PCB običajno uporablja debelino bakra do 1 oz/ft², medtem ko se težki bakreni PCB giblje od 3 oz/ft² do 20 oz/ft² ali več. Debelejši baker omogoča težkim bakrenim PCB-jem, da nosijo večje tokove, izboljšajo odvajanje toplote in obvladujejo ekstremni mehanski stres, zaradi česar so idealni za uporabo z visoko močjo.
O: Debelina bakra je odvisna od vaše trenutne obremenitve, delovne temperature in omejitev oblikovanja. Na primer:
Aplikacije pod 3A lahko uporabljajo 1 oz baker.
Aplikacije med 3A - 10A na splošno potrebujejo baker od 2 oz do 4 oz.
Sistemi z visoko močjo nad 10A pogosto zahtevajo 8 oz ali debelejšega bakra.
Svetovanje z izkušenim proizvajalcem PCB zagotavlja optimalno debelino bakra za potrebe vašega projekta.
V dobi, kjer mora biti elektronika močnejša, zanesljiva in učinkovita, težki bakreni PCB zagotavljajo neprimerljive prednosti. Zagotavljajo vrhunsko tekoče zmogljivost, izjemno toplotno upravljanje in dolgotrajno vzdržljivost v panogah, kot so avtomobilska, obnovljiva energija, industrijska avtomatizacija in vesoljski prostor.
ObFanway, Specializirani smo za izdelavo visokokakovostnih težkih bakrenih PCB-jev, prilagojenih natančnim specifikacijam vašega projekta. Z naprednimi proizvodnimi zmogljivostmi in strogim nadzorom kakovosti zagotavljamo optimalne zmogljivosti za vaše aplikacije z visoko močjo.
Če iščete zaupanja vrednega partnerja, ki bo zagotovil trajne, učinkovite in stroškovno učinkovite rešitve za težke bakrene PCB,kontaktirajte nas Da bi razpravljali o vaših zahtevah.
