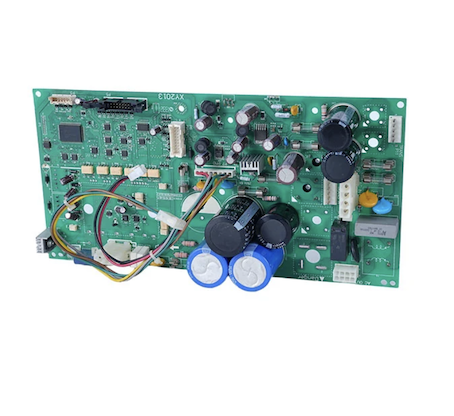

Hitra izdelava tiskanih vezij na ključ in sestavljanje prototipov

Storitev Rapid Turnkey PCB Manufacturing and Assembly for Prototypes podjetja Fanway je zasnovana za inženirske ekipe, ki potrebujejo plošče, pripravljene za proizvodnjo, brez dodatnih stroškov upravljanja ločenih dobavnih verig. Na strani izdelka Fanwayjeve proizvodne zmogljivosti vključujejo zapletene večplastne konstrukcije, HDI, togo-fleksibilne in RF zasnove, z možnostmi materialov, ki segajo od standardnega FR-4 do visoko zmogljivih substratov za zahtevne aplikacije. Na strani storitev model na ključ združuje nabavo komponent, izdelavo tiskanih vezij, sestavljanje in testiranje v en odgovoren potek dela, s čimer odpravlja zamude pri usklajevanju in tveganja pri nabavi. S certifikati ISO9001, ISO13485 in IATF16949 Fanway ohranja dosledno kakovost prototipov in količinskih naročil ter ponuja prilagodljive količine in zanesljive dobavne roke. Popoln sklop tiskanega vezja na ključ za hitro izdelavo prototipov dostavi dokončane, preizkušene plošče prek ene kontaktne točke, kar zagotavlja predvidljivo izvedbo projekta od začetka do konca.

Komu lahko koristi montaža na ključ？

Ta hitra izdelava in montaža tiskanih vezij na ključ za prototipe je še posebej primerna za:

Startupi in ekipe za strojno opremo v zgodnji fazi Omejeni viri otežujejo upravljanje več dobaviteljev. Sestavljanje na ključ omogoča tem ekipam, da se osredotočijo na načrtovanje in validacijo namesto na logistiko dobavne verige.

Časovno občutljivi R&R projekti Integrirano razporejanje skrajša celoten cikel od oblikovanja do končnih plošč, kar omogoča hitrejše izdelavo prototipov in ponovitev.

Projekti s kompleksnimi kosovnicami  Ko seznam materialov vključuje številne vrste komponent, dele z dolgo dobavo ali predmete ob koncu življenjske dobe, lahko en sam dobavitelj učinkoviteje obvladuje tveganja pri nabavi.

Ekipe brez vzpostavljenih nabavnih sistemov Univerzitetni laboratoriji, raziskovalni inštituti in novoustanovljena podjetja strojne opreme pogosto nimajo infrastrukture za kvalificiranje in upravljanje več ponudnikov.

Kaj vključuje popolna storitev na ključ？

Pregled kosovnice in analiza življenjskega cikla komponente: BOM je pregledan glede dolgotrajnih, zastarelih ali težko dostopnih komponent. Priporočila za alternative so podana pred začetkom javnega naročanja.

Izdelava PCB: Gole plošče so izdelane po specifikacijah Gerber, ki podpirajo širok razpon števila plasti, debelin, velikosti plošč in površinskih zaključkov, vključno s HDI, visokofrekvenčnimi materiali in težkim bakrom.

Izvor komponent: Vsi deli so nabavljeni pri pooblaščenih distributerjih in franšiznih zastopnikih, kar zagotavlja pristnost in sledljivost. Ne uporabljajo se komponente sivega trga.

Sklop PCB: Postavitev SMT, spajkanje skozi luknje in mešana tehnološka montaža se izvajajo z uporabo napredne opreme, ki na isti plošči obravnava BGA s finim korakom, majhne pasive in priključke za stiskanje.

Testiranje in kontrola kakovosti: Vsaka plošča je podvržena pregledu in testiranju v skladu z zahtevami zasnove, vključno z optičnim pregledom, rentgenskim slikanjem skritih spojev, testiranjem v vezju, funkcionalnim testiranjem in po potrebi vžigom. Načrti testiranja so prilagojeni in niso enaki za vse.

Pakiranje in dostava: Plošče so očiščene, prevlečene, če je določeno, zapakirane v skladu s standardi ESD in poslane s celotno dokumentacijo o sledljivosti.

Prednosti izdelka

Prilagodljive količine naročil

Ne glede na to, ali ste startup, ki gradi peščico prototipnih enot, ali velik proizvajalec, ki potrebuje na tisoče plošč na mesec, našo storitev prilagajamo vašim potrebam. Za posebne zahteve so na voljo prilagojene možnosti sestavljanja.

Kontrola kakovosti v celotnem procesu

Od nabave sestavnih delov do dostave končnega izdelka, vsak korak sledi procesom nadzora kakovosti, skladnim z ISO9001. Dohodni deli so preverjeni glede na specifikacije; Parametri hitre proizvodnje tiskanih vezij na ključ in sestavljanja prototipov se spremljajo in beležijo; dokončane plošče so pred odpremo pregledane. Cilj je nič napak, ki dosežejo vašo proizvodno linijo.

Inženirska podpora in pomoč DFM

Naša ekipa inženirjev je na voljo za reševanje tehničnih težav od načrtovanja do proizvodnje. Naša storitev Design for Manufacturability vam pomaga optimizirati vašo postavitev, zmanjšati stroške izdelave in izboljšati učinkovitost proizvodnje. Zgodnje odkrivanje težav z zasnovo prepreči poznejše drage predelave.

Proces sestavljanja PCB na ključ Fanway

1. Naložite oblikovne datoteke : Prek varnega spletnega portala pošljite datoteke Gerber, BOM in koordinate za izbiro.

2. DFM analiza in ponudba : Inženiring pregleda datoteke v 24 urah, ugotovi morebitne pomisleke glede izdelave in zagotovi celovito ponudbo.

3. Proizvodnja in testiranje : Izdelava, montaža in pregled se izvajajo po specifikacijah, s preverjanjem kakovosti na vsaki stopnji.

4. Globalna dostava : Končane plošče so varno zapakirane in poslane na določeno lokacijo s sledenjem in carinsko podporo.

Kaj potrebujete za začetek projekta na ključ?

1. Datoteke Gerber  Za izdelavo PCB, ki vsebuje vse bakrene plasti, podatke o vrtanju, spajkalno masko in sitotisk.

2. Seznam materialov (BOM) Popoln seznam komponent s številkami delov proizvajalca, referenčnimi oznakami, količinami in podrobnostmi o paketu. Natančna kosovnica zmanjša napake pri nabavi.

3. Pick-and-place datoteka Zagotavlja koordinate X/Y in kote vrtenja za postavitev SMT, kar zagotavlja natančno montažo.

pogosta vprašanja

V: Kakšna je razlika med montažo na ključ in konsignacijsko montažo?
O: Pri montaži na ključ dobavitelj nabavi vse komponente in upravlja celotno dobavno verigo. Pri konsignacijski montaži kupec zagotovi komponente. Izvedba na ključ prihrani trud pri nabavi, zmanjša tveganje in pogosto zniža stroške z veliko nabavo.

V: Kako dolgo običajno traja hitra izdelava PCB na ključ in montaža prototipov?
O: Prototipi s standardnimi komponentami so običajno odposlani v 1–3 dneh. Količinska naročila običajno trajajo 10–20 delovnih dni, odvisno od dobavnih rokov komponent in kompleksnosti plošče. Na voljo so hitre možnosti.

V: Ali so komponente nabavljene samo pri pooblaščenih distributerjih?
O: Da. Vsi deli so nabavljeni pri pooblaščenih kanalih, kot so Mouser, DigiKey, Arrow in franšizni agenti. Deli so sledljivi do originalnih proizvajalcev in se ne uporabljajo komponente iz sivega trga ali ponarejeni deli.

V: Kakšno testiranje se izvaja na sestavljenih ploščah?
O: Testiranje je prilagojeno zasnovi. Običajno vključuje optični pregled, rentgen za BGA, testiranje v vezju, funkcionalno testiranje in po potrebi vžig. Testni načrt se osredotoča na tisto, kar je pomembno za določeno aplikacijo.

V: Ali obstaja najmanjša količina naročila?
O: Ne. Naročila se začnejo pri 1 kosu za prototipe in obsegajo velikoserijsko proizvodnjo brez minimalnih omejitev.

Ste pripravljeni poenostaviti proizvodnjo tiskanih vezij? Pošljite datoteke Gerber in BOM inženirski ekipi. Izčrpna ponudba in pregled DFM bosta na voljo v 24 urah.
