Fanway je specializiran za zagotavljanje učinkovitih in zanesljivih storitev montaže PCB od konca do konca, natančno prilagojene vašim edinstvenim zahtevam za pospešitev uspeha vašega izdelka.
SMT Stencil, znan tudi kot PCB stencil, je pomembno orodje v proizvodnji SMT. Njegova temeljna funkcija je zagotoviti kakovostno spajkanje elektronskih komponent z natančnim tiskanjem spajke. Ne glede na množično proizvodnjo ali visoko natančno montažo je SMT Stencil vedno igral pomembno vlogo pri izboljšanju učinkovitosti proizvodnje, zmanjšanju stroškov in zagotavljanju kakovosti izdelkov. Fanway je specializiran za laserske izrezane šablone za montažo PCB, ki ponujajo neprimerljivo natančnost, hiter preobrat in globalno podporo. Izdelamo natančne šablone SMT, zasnovane za optimizacijo vaših procesov tehnologije površinske montaže (SMT). Kot zaupanja vreden partner za proizvajalce PCBA po vsem svetu, naši laserski izrezani šabloni zagotavljajo dosledno odlaganje spajkalne paste, zmanjšane napake in povečajo učinkovitost proizvodnje.

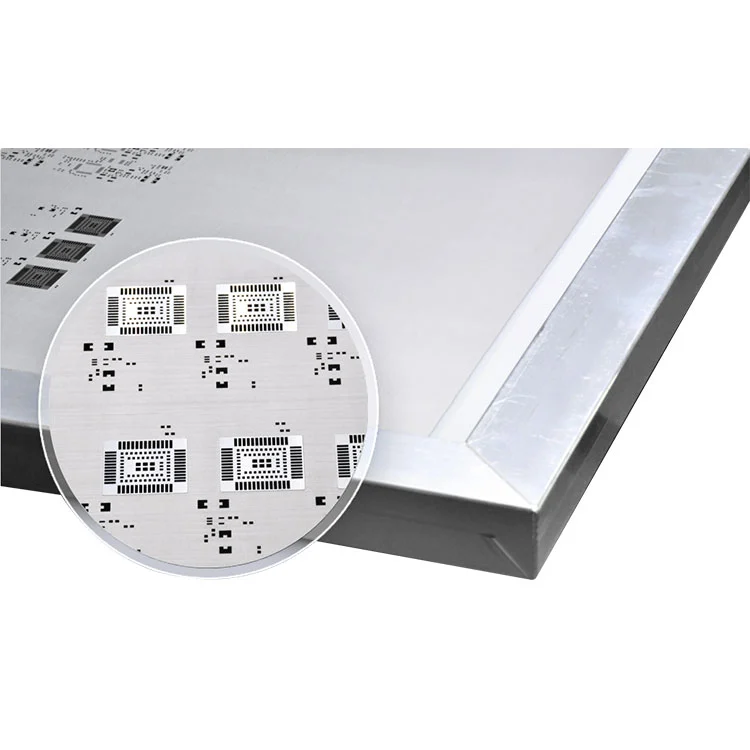

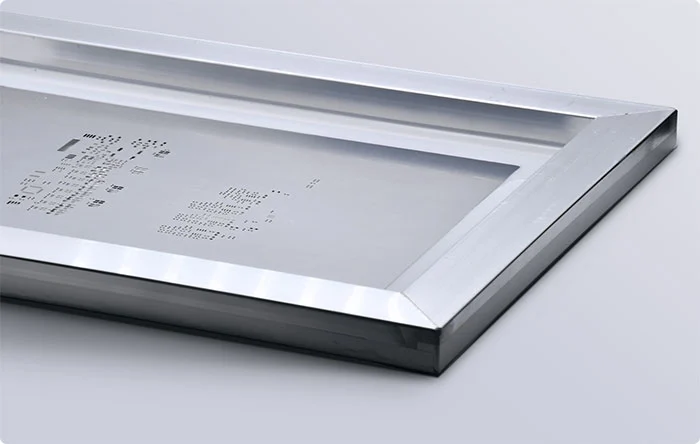

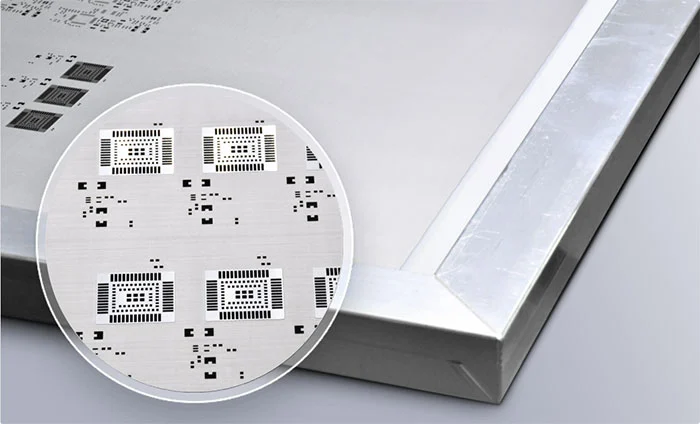

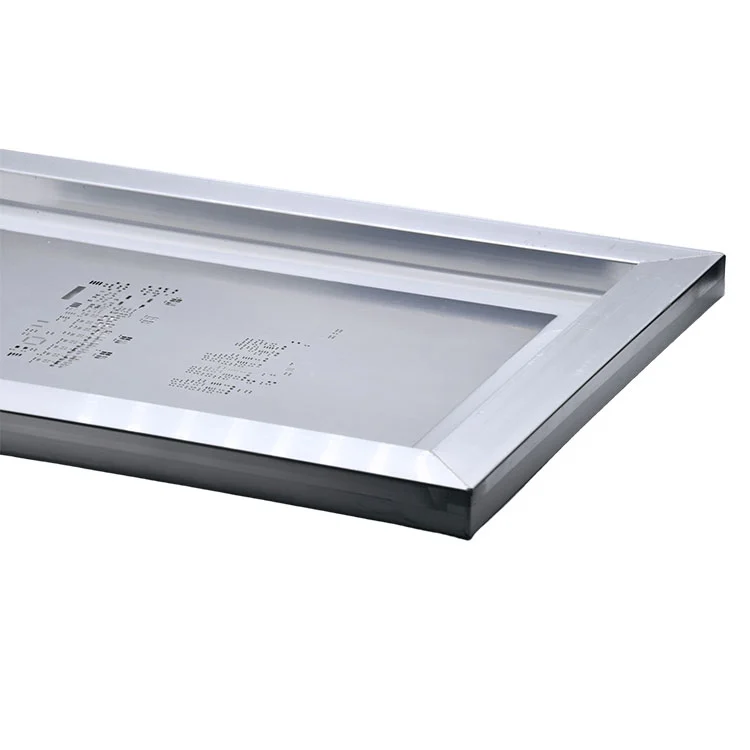

Ta šablona je trajno pritrjena znotraj togega okvirja, s pomočjo mrežaste meje. Ta mrežasta meja omogoča tesno raztezanje folije šablone, kar zagotavlja ravno in stabilno površino. To tesno raztezanje dosega tiskanje z visoko natančnostjo. V primerjavi z brez okvirnih SMT šablonov je bolj priročno, saj ni treba raztegniti šablone sama po sebi in je bolj primeren za proizvodne vožnje z velikimi količinami.

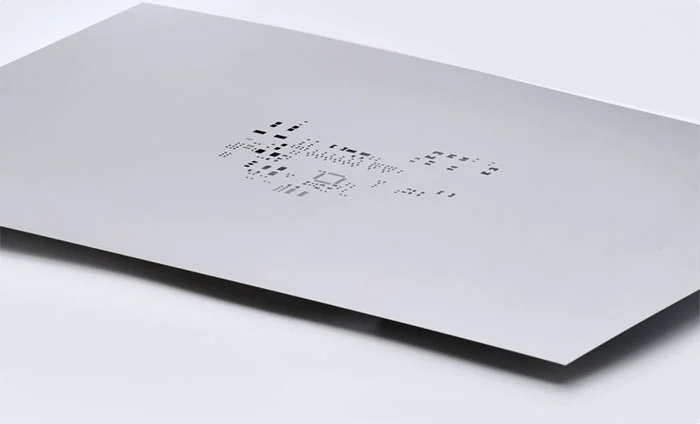

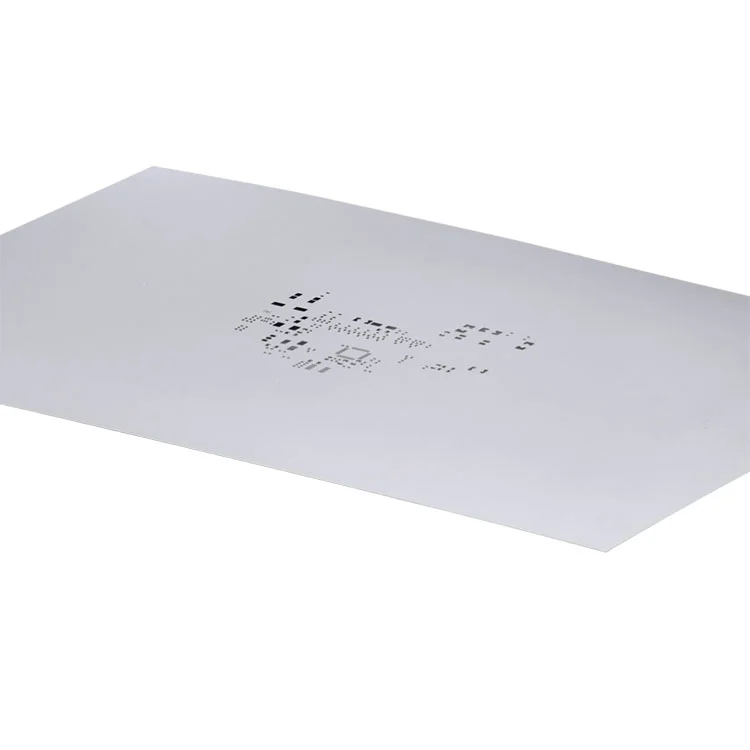

SMT brez okvirja, šablone, znane tudi kot folije, so 100% lasersko rezane liste. Uporabite jih lahko z okvirji za večkratno uporabo. V primerjavi z uokvirjenimi šabloni ponuja stroškovno učinkovito in okolju prijazno rešitev. Kot rezultat tega je najbolje za kratke vožnje in prototipni sklop PCB. Poleg tega ga lahko uporabite tako za spajkanje rok in strojev.
Te šablone so narejene po meri iz CAD datotek ali Gerber datoteke in so zasnovane za tiskanje paste za ročne ročne solke. Z uporabo prototipov SMT šablonov lahko odpravite napake tiskanja, se izognete potrebi po ročnem spajkanju komponent na vezje, pospešite postopek sestavljanja PCB.
Naši najsodobnejši laserski sistemi dosegajo ** ± 0,01 mm natančnost **, kar zagotavlja popolno poravnavo z vašimi oblikovalskimi datotekami PCB (Gerber/ODB ++). Idealno za komponente s finim nabojem (do 01005) in zapletene postavitve.
Izbirate lahko med 304/316 iz nerjavečega jekla ali elektropoliranega niklja za vrhunsko trajnost. Naši šabloni zdržijo 100.000+ tiskanih ciklov, hkrati pa ohranjajo definicijo robov.
- velikosti in oblike zaslonke, prilagojene vašemu BOM
-Možnosti okvirja: okvirji, nameščeni z nano, napetostjo ali za večkratno uporabo
- Step-slog rešitve za mešano debelino PCB
Prototipne šablone v 24 urah | Naročila v razsutem stanju v 3-5 dneh
DHL/FEDEX pošiljanje v 50+ držav
✔ široke aplikacije:SMT šablone se lahko uporabljajo za skoraj vse procese proizvodnje PCB in niso omejene na nobeno specifično tehniko izdelave.
✔ Visoka natančnost in doslednost:SMT šabloni zagotavljajo, da je položaj podstavkov za spajkalne paste zelo natančen, velikost zaslonke pa dosledna.
✔ Skrajšanje časa montaže PCB:S SMT šablonami lahko spajkalno pasto nanesete za celoten PCB v enem koraku, kar znatno skrajša čas montaže.
| Laserski izrezan šablona | Laserske izrezane šablone ponujajo visoko natančnost in so primerne za komponente z drobnim nabojem. |
| Kemična jedkana šablona | Kemična jedkana šablona je najbolj stroškovno učinkovita in je primerna za standardno proizvodnjo SMT. |
| Stencil za korake/stopnička | Šifra za korake/korak je najboljša izbira pri oblikovanju komponent, ki zahtevajo različne debeline spajke paste, optimizirajo nalaganje spajke. |
| Elektroformirana šablona | Elektroformirana šablona zagotavlja zelo visoko natančnost in je kot nalašč za uporabo z visoko zanesljivostjo. |
V: Kako izberem pravo debelino šablone?
O: Na splošno od 0. 1 mm do 0. 2 mm, odvisno od vrste spajkalne paste, specifikacije oblikovanja PCB in velikosti komponent.
V: Kakšna je življenjska doba šablona SMT?
O: Na splošno 10 000 ciklov, vendar je to odvisno od tega, kako pogosto se uporablja in kako dobro se vzdržuje s čiščenjem.
V: Ali lahko ponudite prototip SMT šablone?
O: Da, lahko. Prosimo, vljudno navedite oblikovalsko datoteko PCB za prilagajanje.
