PCB z enim slojem

Enoplastna PCB (tiskana vezja) je najpreprostejša vrsta PCB. Fanway, kitajski strokovnjak za proizvodnjo PCB, ponuja stroškovno učinkovite enoplastne rešitve PCB s konkurenčnimi cenami.

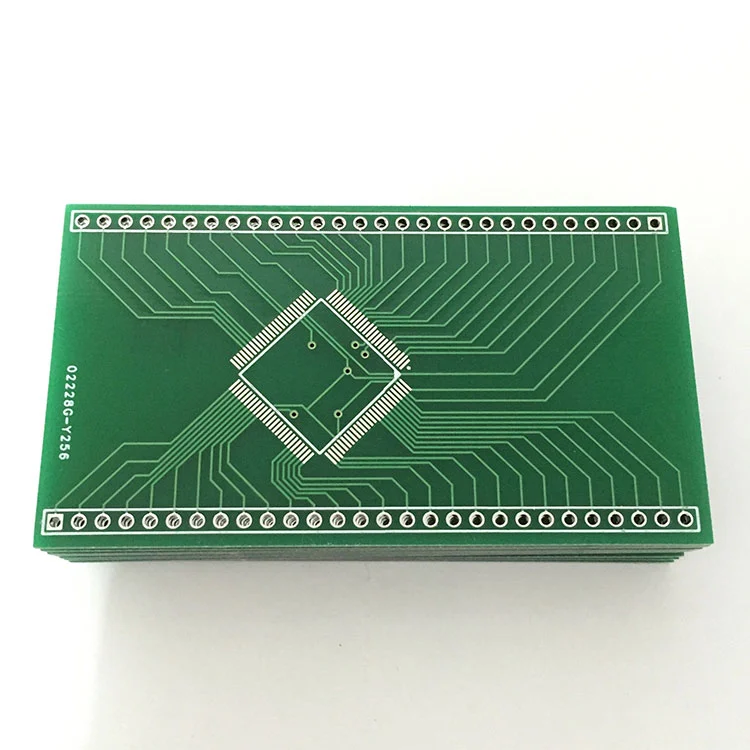

PCB z enim slojem, znan tudi kot enostranska tiskana vezja, je najpreprostejša oblika zasnove PCB. Sestavljen je iz ene same prevodne bakrene plasti, laminirane na neprevodni podlagi (na primer FR-4), s komponentami, nameščenimi na eni strani, in sledi, usmerjenimi na nasprotni strani. Najboljša rešitev za nizko kompleksno vezje se pogosto uporablja v potrošniški elektroniki, napajalnikih in industrijskih kontrolah zaradi cenovno ugodnega in hitrega proizvodnega procesa.

Single Layer Pcb


Prednosti enoplastnih PCB-jev

Stroškovno učinkovit

Precision Manufacturing

PCB z enim slojem z nižjimi stroški materiala in izdelave v primerjavi z večplastnimi modeli.

Hitra proizvodnja

Rigorous Testing

Preprost postopek skrajša čas svinca, ker laminacija in prek vrtanja ni potrebno.

Velika zanesljivost

High Reliability

Minimalno tveganje za neusklajenost plasti.

Tehnična podpora

Excellent Customer Service

24/7 spletni strokovnjaki so vam vedno pripravljeni pomagati.


Specifikacije PCB z enim slojem

Parameter Tipičen obseg
Debelina plošče 0,4 mm do 3,2 mm
Debelina bakra 1/2 oz do 3 oz
Najmanjša širina sledi 0,2 mm (8mil)
Minimalna izvrtana luknja 0,3 mm (12 milijonov)
Površinska končna obdelava Hasl, OSP, Enight
Delovna temperatura -50 ° C do +105 ° C (odvisno od materiala)


Fanway enoslojne PCB prednosti v primerjavi z omejitvami

Prednosti Omejitve
✔ Ultra nizki stroški ❌ Brez večplastnega ali prek podpore
✔ Enostaven za popravilo/spreminjanje ❌ Omejena gostota usmerjanja
✔ Hiter čas preobrata ❌ neprimerni za visokofrekvenčne modele (> 100MHz)
✔ lahka in kompaktna ❌ nižje toplotne zmogljivosti
Single Layer Pcb


Proces izdelave PCB -ja za en sloj Fanway

Priprava materiala:Enostranski bakreni laminat.

Jedkanje:Odstranite neželeni baker, da tvori sledi.

Vrtanje:Ustvari luknje za komponente skozi luknjo.

Spajkalna maska ​​in svilnati zaslon:Uporabite zaščitni premaz in oznake.

Površinska zaključek:Možnosti vključujejo HASL (izravnava spajkanja vročega zraka) ali OSP.


Uporaba PCB z enim slojem

Potrošniška elektronika:Kalkulatorji, LED osvetlitev, igrače.

Power Systems:AC/DC pretvorniki, releji.

Industrijski nadzor:Senzorji, motorični krmilniki.
