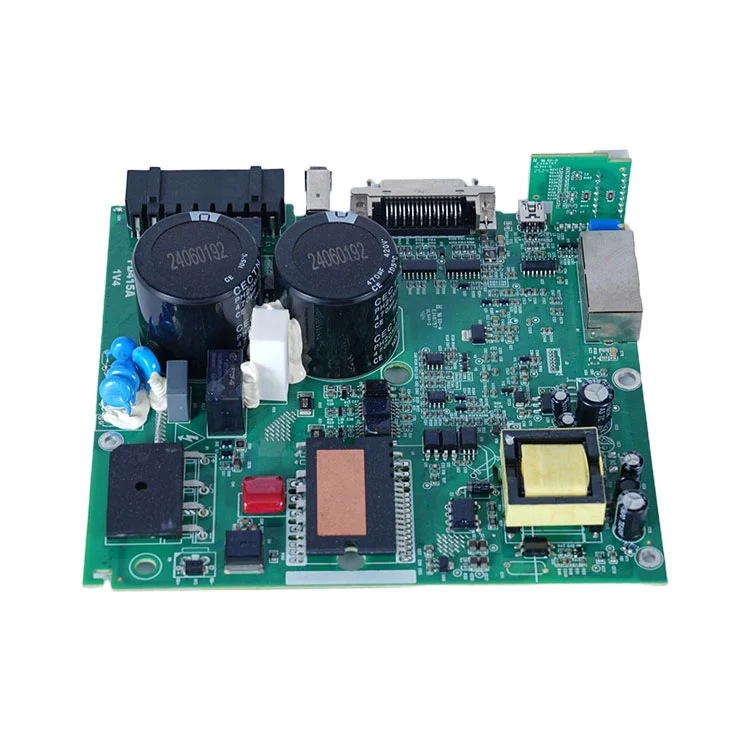

Sklop prototipa PCBPrototip PCB sklop je zasnovan za testiranje in validacijo. Običajno vključuje majhne količine in lahko zahteva ročno sestavljanje kompleksnih komponent. Proizvodno sestavljanje PCB se osredotoča na obsežno proizvodnjo z optimiziranimi procesi za hitrost in stroškovno učinkovitost.
Sklop prototipnega tiskanega vezja običajno vključuje spajkanje elektronskih komponent na tiskano vezje za ustvarjanje delujočega prototipa. Ta postopek ne samo preverja električne zmogljivosti zasnove, ampak zagotavlja tudi otipljiv model za predstavitve izdelkov, testiranje in nadaljnji razvoj.
Sestavljanje prototipnega tiskanega vezja vključuje več ključnih korakov, ki zagotavljajo, da končni izdelek ustreza konstrukcijskim specifikacijam:
Izdelava PCB:Prvi korak je izdelava tiskanega vezja na podlagi projektne datoteke (Gerber datoteke). Visoko natančna izdelava zagotavlja, da se postavitev plošče ujema z predvidenim vezjem.
Izvor komponent:Vse elektronske komponente, vključno z upori, kondenzatorji, IC-ji in priključki, so nabavljene v skladu s seznamom materialov (BOM).
Postopek sestavljanja:Komponente so nameščene na PCB s tehnologijo površinske montaže (SMT) ali s tehnologijo skozi luknje (THT). Odvisno od kompleksnosti se lahko uporabijo avtomatizirani stroji ali tehnike ročnega sestavljanja.
Spajkanje:Prvi korak je izdelava tiskanega vezja na podlagi projektne datoteke (Gerber datoteke). Visoko natančna izdelava zagotavlja, da se postavitev plošče ujema z predvidenim vezjem.
Pregled in testiranje:Po montaži funkcionalno testiranje zagotavlja pravilno delovanje prototipa. Ta korak lahko vključuje vizualni pregled, avtomatiziran optični pregled (AOI) in električno testiranje.
Ta postopek zagotavlja, da prototip PCB sklopa ne le deluje, kot je predvideno, ampak služi tudi kot zanesljiva referenca za množično proizvodnjo.
Profesionalna prototipna sestava PCB zahteva strogo upoštevanje tehničnih specifikacij. Spodaj je tabela s povzetkom tipičnih parametrov:
| Parameter | Opis |
|---|---|
| Velikost plošče | Najmanjša: 10 mm x 10 mm, Največja: 500 mm x 500 mm |
| Opis | 1–12 slojev, odvisno od zahtevnosti zasnove |
| Vrste komponent | SMT, THT, mešani sklop |
| Velikost plošče | Zelena, rdeča, modra ali po meri |
| Površinska obdelava | HASL, ENIG, OSP ali potopno srebro |
| Natančnost postavitve komponent | ±0,05 mm za komponente SMT |
| Testiranje in pregled | AOI, RTG, funkcijsko testiranje |
Shenzhen Fanway Technology Co., Ltdzagotavlja, da vsak prototip PCB sklopa izpolnjuje te standarde, kar zagotavlja visoko zanesljivost in ponovljivost.
Mnoga podjetja se morda sprašujejo, zakaj je potrebna sestava prototipa pred proizvodnjo v polnem obsegu. Tukaj so glavne prednosti:
Odkrivanje napak:Zgodnje odkrivanje konstrukcijskih napak prepreči drage napake v množični proizvodnji.
Validacija zasnove:Inženirji lahko preizkusijo zmogljivost v dejanskih pogojih.
Časovna učinkovitost:Hitra izdelava prototipov pospešuje razvojne cikle izdelkov.
Stroškovno učinkovito:Odkrivanje in odpravljanje težav v fazi prototipa je veliko cenejše od predelave serijsko proizvedenih plošč.
V bistvu Prototype PCB Assembly zmanjšuje tveganje, prihrani čas in zagotavlja boljšo kakovost izdelka.
Visokokakovostna sestava prototipa PCB je odvisna od kombinacije usposobljenega inženiringa, napredne opreme in strogega nadzora kakovosti:
Preverjanje komponente:Potrdite, da vsi deli izpolnjujejo specifikacije pred montažo.
Natančna namestitev:Uporaba avtomatiziranih strojev za pobiranje in namestitev za natančno namestitev komponent SMT.
Nadzorovano spajkanje:Parametri reflow in valovito spajkanje se natančno spremljajo, da se preprečijo napake.
Izdelava PCB:Funkcionalno testiranje zagotavlja, da sestavljena plošča izpolnjuje električne in mehanske zahteve.
Shenzhen Fanway Technology Co., Ltduporablja te najboljše prakse in zagotavlja prototipe PCB-jev, ki so pripravljeni za zanesljivo oceno in nadaljnji razvoj.
V1: Kakšna je razlika med prototipnim sklopom PCB in proizvodnim sklopom PCB?
A1:Prototip PCB sklop je zasnovan za testiranje in validacijo. Običajno vključuje majhne količine in lahko zahteva ročno sestavljanje kompleksnih komponent. Proizvodno sestavljanje PCB se osredotoča na obsežno proizvodnjo z optimiziranimi procesi za hitrost in stroškovno učinkovitost.
V2: Koliko časa traja dokončanje sestave prototipa PCB?
A2:Čas izvedbe je odvisen od kompleksnosti plošče in razpoložljivosti komponent. Običajno se giblje od 5 do 15 delovnih dni. Shenzhen Fanway Technology Co., Ltd zagotavlja hitre storitve za nujne projekte.
V3: Ali lahko preizkusim svojo zasnovo med fazo sestavljanja prototipa PCB?
A3:Da, funkcionalno testiranje je standardni del sestavljanja prototipa. To oblikovalcem omogoča, da preverijo vezja, preizkusijo integracijo programske opreme in optimizirajo zmogljivost načrtovanja, preden se premaknejo v množično proizvodnjo.
Sklop prototipnega tiskanega vezja je bistvenega pomena v več sektorjih:
Zabavna elektronika:Hitra ponovitev za pametne telefone, nosljive naprave in naprave za pametni dom.
Avtomobilska elektronika:Testiranje krmilnih modulov, senzorjev in prikazovalnih enot.
Odkrivanje napak:Zagotavljanje varnosti in zanesljivosti diagnostične in nadzorne opreme.
Industrijska avtomatizacija:Validacija krmilnih vezij in naprav IoT.
Shenzhen Fanway Technology Co., Ltdsluži strankam v teh panogah in zagotavlja rešitve po meri za izpolnjevanje specifičnih projektnih zahtev.
Sestavljanje prototipnega tiskanega vezja je ključni korak pri pretvarjanju inovativnih idej v funkcionalne elektronske izdelke. Z izkoriščanjem profesionalnih montažnih storitev lahko podjetja zmanjšajo napake, optimizirajo delovanje in pospešijo svoje razvojne cikle izdelkov.Shenzhen Fanway Technology Co., Ltdponuja strokovne storitve sestavljanja prototipnih tiskanih vezij s poudarkom na kakovosti, natančnosti in zanesljivosti. Za podjetja, ki želijo svoje elektronske modele spremeniti v popolnoma funkcionalne prototipe,kontaktiranjeShenzhen Fanway Technology Co., Ltdje prvi korak k uspehu.
