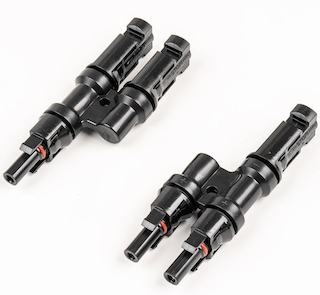

2 proti 1 solarni panel T Branch Connector Paralelni adapter

Ta kakovostni vzporedni adapter za sončno ploščo T Branch Connector 2 proti 1 proizvajalca Dsola je natančno izdelano orodje za optimizacijo distribucije enosmernega toka. Ta 2 proti 1 priključek za T vejo za sončni panel je zasnovan za visokonapetostno stabilnost, kar monterjem omogoča enostavno povezavo dveh ločenih modulov ali nizov. Z osredotočanjem na kompaktno zasnovo brez uporabe orodja zagotavljamo, da bo razširitev vašega sistema ali začetna nastavitev ostala varna in odporna na vremenske vplive ter tako izpolnjevala stroge zahteve sodobnih fotovoltaičnih naprav.

Značilnosti izdelka

● Hitra povezava brez orodja
Vgrajen mehanizem za zaskočno zaklepanje omogoča hitro montažo na zaklepanje. Ta 2 proti 1 priključek MC4 T za nize solarnih panelov odpravlja potrebo po specializiranih orodjih, kar omogoča hitre namestitve na kraju samem in enostavno prilagajanje vzdrževanja.

● Zaščita, odporna na vremenske vplive
Konektorji, izdelani z vodotesno oceno IP67, uporabljajo visokokakovostne tesnilne obroče za zaščito pred vlago in prahom. To zagotavlja dosledno delovanje v ekstremnih zunanjih razmerah, vključno z močnim dežjem, snegom in okolji z visoko vlažnostjo.

● Minimalna izguba moči
Notranji kontakti so izdelani iz visokoprevodnega kositrnega bakra, kar zagotavlja nizkoodporno vez. To maksimira prenos toka iz vaših modulov v pretvornik, kar preprečuje kopičenje toplote in izgubo energije v tokokrogu.

● Robustna toplotna odpornost
Izdelan iz ojačenega PPO materiala, vzporedni adapter za T odcepni priključek za sončno ploščo 2 proti 1 ohranja svojo strukturno celovitost v širokem temperaturnem območju. Je zelo odporen na UV sevanje in staranje, kar zagotavlja življenjsko dobo, ki ustreza dolgoživosti vaših sončnih kolektorjev.

● Kompaktna zasnova, ki prihrani prostor
Tanek profil v obliki črke T je idealen za uporabo v tesnih prostorih, kot so razdelilne omarice ali natrpane strešne tirnice. Omogoča organizirano upravljanje kablov brez dodajanja nepotrebne mase k postavitvi sistema.

Aplikacija

Optimizacija matrike velikega obsega
Uporablja se za združevanje parov modulov znotraj nazemnih sončnih elektrarn za racionalizacijo glavnega dovoda v pretvornike in izboljšanje splošne učinkovitosti zbiranja energije.

Sistemi za združevanje nizov PV
Bistvenega pomena za združevanje več nizov v kombiniranih omaricah, kar omogoča, da se več zaporedno povezanih skupin plošč napaja v eno samo distribucijsko linijo DC.

Sistemske razširitve in nadgradnje
Idealna rešitev za razširitev obstoječih nizov. Omogoča dodajanje novih plošč brez potrebe po popolni prenovi trenutne infrastrukture ožičenja.

Prenosne in zasilne nastavitve
Zagotavlja zanesljivo in hitro namestitveno povezovalno metodo za začasne solarne instalacije na oddaljenih območjih ali v primerih nujnega odziva, kjer je čas kritičen.

Zakaj uporabljati konektor T-branch?

Glavni razlog za uporabo vzporednega adapterja s priključkom T za sončno ploščo 2 proti 1 je povečanje skupnega toka vašega solarnega niza ob ohranjanju konstantne napetosti. Z vzporednim povezovanjem plošč lahko izpolnite zahteve za visokotokovno polnjenje določenih baterijskih krmilnikov ali pretvornikov. Poleg tega konektorji T-veje drastično zmanjšajo količino potrebnih podaljškov in posameznih konektorjev, kar zmanjša potencialne točke napak in zniža stroške skupnega ravnovesja sistema (BOS).

pogosta vprašanja

V: Ali jih lahko uporabim za povezavo različnih velikosti solarnih panelov?
O: Zelo priporočljivo je, da te priključke uporabljate samo za plošče z enakimi nazivnimi napetostmi. Vzporedno povezovanje panelov z neusklajenimi napetostmi lahko povzroči vrnitev moči nazaj v modul z nižjo napetostjo, kar povzroči izgubo energije in morebitno škodo.

V: Ali so ti združljivi s standardnimi sistemi 1000 V in 1500 V?
O: Da, naši T-vejni adapterji so zasnovani za varno delovanje v sodobnih visokonapetostnih enosmernih okoljih, saj zagotavljajo močno izolacijo, ki je potrebna tako za stanovanjske napetosti kot za električne napetosti.

V: Ali potrebujem posebno orodje, da jih odklopim?
O: Medtem ko se varno zaklenejo z roko, da preprečijo nenamerno odklop, priporočamo uporabo standardnega solarnega ključa, da pritisnete zaklepne jezičke za varno in enostavno sprostitev med vzdrževanjem.

Parametri izdelka

SOLARNI T KONEKTORSKI SISTEM
Tehnični podatki
Konektorski sistem				MC4 POVEZOVANJE		Izolacijski material		PPO
Nazivni tok				Certificirano s strani 50A		Sistem zaklepanja vtičnih konektorjev		Snap-in (ne/samo MC4)
Nazivna napetost				1500 V DC (IEC) 600 V DC (UL)		Razred plamena		UL94-HB / UL94-V0
Razpon temperature okolja				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Varnostni razred		II
Stopnja zaščite, parjena				IP67		Kontaktni sistem		MC Multilam
Kontaktni upor vtičnih konektorjev				0,5 mΩ		Vrsta zaključka Crimpen		Stiskanje
Kontaktni material				Baker, pokositreno		Velikost kabla		2,5 mm2, 4 mm2, 6 mm2
Sila vstavljanja/z vlečno silo				<50N/>50N		Garancija		25 let
