AnSMT šablonaje ena najbolj kritičnih, a pogosto podcenjenih komponent v sodobni proizvodnji elektronike. Neposredno določa natančnost nanosa spajkalne paste, poravnavo komponent in skupni izkoristek sestavljanja PCB. Ta obsežen vodnik raziskuje, kaj je šablona SMT, kako deluje, različne vrste in materiale, ki so na voljo, in zakaj ima odločilno vlogo pri doseganju visoko zanesljive proizvodnje s tehnologijo površinske montaže (SMT).

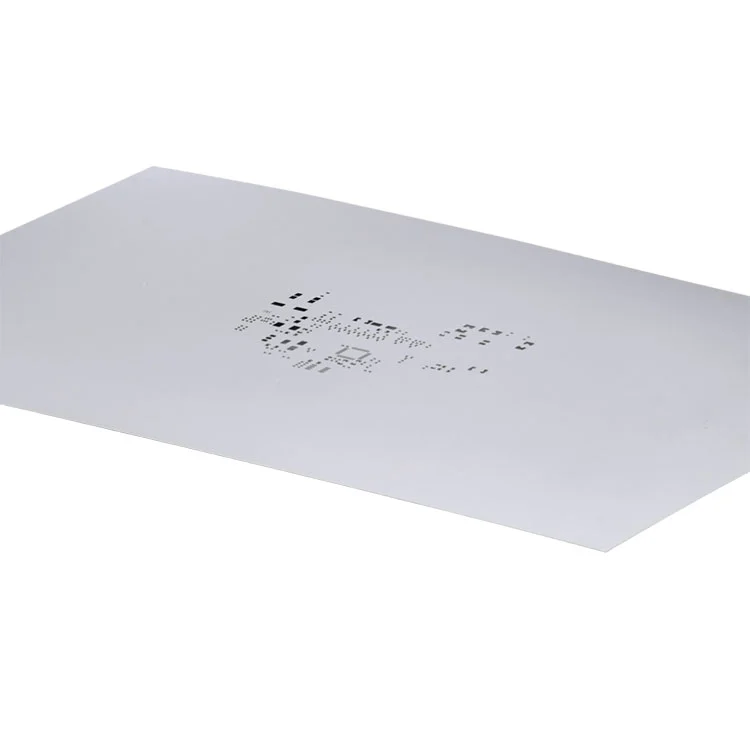

Šablona SMT je natančno izdelana kovinska plošča, ki se uporablja v fazi tiskanja spajkalne paste pri sestavljanju tehnologije površinske montaže. Vsebuje lasersko izrezane odprtine, ki natančno ustrezajo spajkalnim ploščicam na tiskanem vezju (PCB). Med proizvodnjo se spajkalna pasta nanese čez površino šablone, kar omogoča, da nadzorovane količine paste preidejo skozi vsako odprtino in se nanesejo na ploščice PCB.
Natančnost tega postopka neposredno vpliva na celovitost spajkalnega spoja, natančnost namestitve komponent in dolgoročno zanesljivost izdelka. Za proizvajalce, kot je nprShenzhen Fanway Technology Co., Ltd, SMT šablone niso potrošni material, ampak natančna orodja, ki določajo stabilnost procesa.
Postopek tiskanja spajkalne paste je odgovoren za več kot 60 % napak SMT, če ni ustrezno nadzorovan. Optimizirana šablona SMT zagotavlja:
Brez dobro zasnovane šablone SMT niti najnaprednejši stroji za pobiranje in namestitev ne morejo nadomestiti netočnosti tiskanja.
Šablone SMT so razvrščene glede na strukturo, način namestitve in scenarij uporabe. Najpogostejše kategorije vključujejo:
Izbira materiala neposredno vpliva na življenjsko dobo šablone, doslednost tiskanja in učinkovitost čiščenja. Najpogosteje uporabljen material je nerjavno jeklo zaradi svoje vzdržljivosti in gladke površine.
| Material | Prednosti | Tipičen primer uporabe |
|---|---|---|
| Nerjaveče jeklo | Visoka vzdržljivost, gladke stene odprtin | Masovna proizvodnja |
| Nikelj | Odlična zmogljivost sproščanja | Komponente s finim korakom |
| Medenina | Nižji stroški | Kratkotrajna uporaba |
Zasnova šablone je ravnovesje med nadzorom količine spajke in učinkovitostjo sproščanja paste. Ključni dejavniki oblikovanja vključujejo:
Napredni proizvajalci radiShenzhen Fanway Technology Co., Ltdupoštevajte smernice IPC, da zagotovite optimalno učinkovitost prenosa paste in dolgoročno ponovljivost postopka.
| Vrsta šablone | Natančnost | Stroški | Priporočena glasnost |
|---|---|---|---|
| Uokvirjeno | Zelo visoko | Srednje | Velikoserijska proizvodnja |
| Brez okvirja | visoko | Nizka | Srednjeserijska proizvodnja |
| Prototip | Srednje | Zelo nizko | Testiranje majhne količine |
Šablone SMT se pogosto uporabljajo v panogah, vključno z potrošniško elektroniko, avtomobilsko elektroniko, medicinskimi napravami, industrijskimi nadzornimi sistemi in telekomunikacijami. Vsaka aplikacija, ki zahteva natančno nanašanje spajkalne paste, je odvisna od pravilno izdelane šablone SMT.
Z vidika EEAT šablone SMT prikazujejo:
Za kaj se uporablja šablona SMT?
SMT šablona se uporablja za natančen nanos spajkalne paste na plošče PCB pred namestitvijo komponent, kar zagotavlja zanesljive spajkalne spoje.
Zakaj je pomembna debelina šablone SMT?
Debelina šablone nadzira količino spajke; nepravilna debelina lahko povzroči nezadostno spajkanje ali napake pri premostitvi.
Katera vrsta šablone SMT je najboljša za množično proizvodnjo?
Uokvirjene SMT šablone so najboljše za množično proizvodnjo zaradi svoje stabilnosti in ponovljivosti.
Kako pogosto je treba zamenjati šablono SMT?
Zamenjava je odvisna od uporabe, pogostosti čiščenja in kakovosti materiala, vendar lahko visokokakovostne šablone zdržijo več deset tisoč ciklov.
Kateri standardi vodijo oblikovanje šablone SMT?
IPC-7525 in IPC-A-610 sta splošno priznana standarda, ki vodita oblikovanje šablon in uporabo spajkalne paste.
