V hitrem svetu proizvodnje elektronike, kjer so bistveni kompaktni modeli, lahke konstrukcije in vrhunske zmogljivosti,Togi fleksibilni PCBso postali ena najbolj inovativnih rešitev. Togi Flex PCB -ji združujejo trajnost togih plošč z vsestranskostjo prilagodljivih vezij, ki preoblikujejo, kako inženirji oblikujejo vse, od potrošniške elektronike do vesoljskih sistemov. V tem članku se bomo potopili globoko v to, kakšni so togi fleksibilni PCB, kako delujejo, zakaj postajajo vse bolj priljubljeni in kako njihovi edinstveni parametri naredijo optimalno izbiro za aplikacije z visokim povpraševanjem.

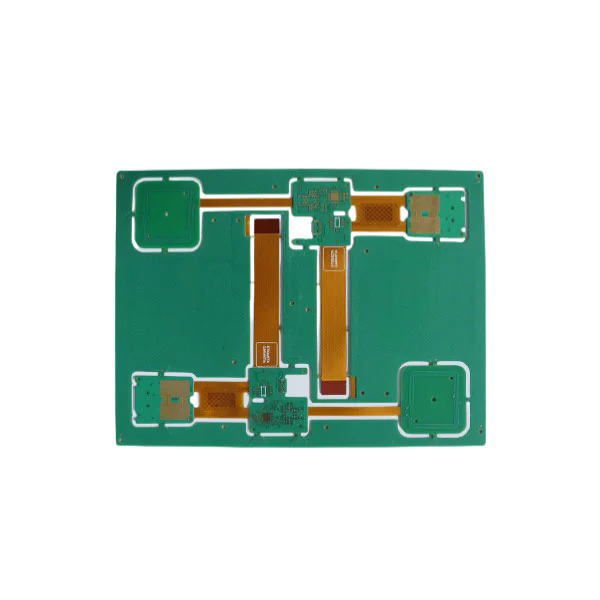

Togi fleksibilni PCB je hibridna tiskana vezja, ki združuje tako toge in prilagodljive podlage v en sam, brezhiben dizajn. Za razliko od tradicionalnih togih PCB -jev, ki so v celoti sestavljeni iz trdnih FR4 ali podobnih materialov ali čisto prožnih vezij, ki uporabljajo poliimidne filme, togi Flex PCB združujejo obe tehnologiji, da bi povečali zmogljivost in oblikovanje svobode.
V svojem jedru podpira togi odsek, ki zahtevajo mehansko stabilnost, kot so konektorji, mikrokontrolerji ali integrirana vezja, medtem ko fleksibilni odsek omogoča, da se plošča upogne, zloži ali zasuka, da se prilega v kompaktne ohišja. Zaradi tega je togi fleksibilni PCB -ji idealni za aplikacije, kjer je prostor omejen, vendar je velika zanesljivost ključnega pomena.
Celovitost signala: Krajše medsebojne povezave med togimi in fleksibilnimi plastmi zmanjšujejo izgubo signala in izboljšajo prenos podatkov z visokim hitrostim.
Mehanska vsestranskost: fleksibilen odsek omogoča zlaganje, kar zmanjšuje skupno velikost naprave in odpravlja obsežno ožičenje.
Povečanje zanesljivosti: Vključevanje fleksibilnih in togih delov v en sam PCB zmanjšuje spajkalne spoje in konektorje, kar so običajne točke okvare.
Ta mešanica zmogljivosti in prilagodljivosti oblikovanja je postala toge fleksibilne PCB vse bolj ključne v panogah, kot so medicinski pripomočki, vojaška elektronika, avtomobilski sistemi in potrošniški pripomočki.
Proizvajalci elektronike se pogosto soočajo s kritično odločitvijo pri izbiri vrst PCB: Ali naj uporabljajo tradicionalni togi PCB, prilagodljiv PCB ali togi PCB Flex? Tu so ključni razlogi, zakaj togi fleksibilni PCB postajajo prednostna izbira za napredne modele.
| Značilnost | Togi PCB | Prilagodljiv PCB | Togi fleksibilni pcb |
|---|---|---|---|
| Uporaba prostora | Omejena | Odlično | Odlično |
| Mehanska trajnost | Visok | Zmerno | Visok |
| Prožnost oblikovanja | Nizka | Visok | Visok |
| Celovitost signala | Zmerno | Zmerno | Odlično |
| Kompleksnost montaže | Visoko (več priključkov) | Visok | Nizka |
| Zanesljivost | Dobro | Zmerno | Odlično |
Togi fleksibilni PCB ponujajo najboljše iz obeh svetov s kombiniranjem robustnosti togih PCB -jev s prilagodljivostjo prilagodljivih vezij. To ima za posledico:
Kompaktni dizajni: bistveni za pametne telefone, nosljive in IoT naprave.
Zmanjšana teža: kritična za vesoljsko, drone in avtomobilske aplikacije.
Manj točk povezave: zmanjša potencialne točke odpovedi in izboljša življenjsko dobo izdelka.
Izboljšana zmogljivost: ohranja vrhunski prenos signala tudi v visokofrekvenčnih aplikacijah.
Medicinski pripomočki: spodbujevalniki, slikovni sistemi in kirurška orodja.
Aerospace & Defense: Avionics, Radar Systems in vojaška elektronika.
Avtomobilski: Napredni sistemi za pomoč vozniku (ADA), infotainment sistemi in EV upravljanje baterij.
Potrošniška elektronika: pametni telefoni, tablični računalniki, kamere in igralne konzole.
Z omogočanjem miniaturizacije ob ohranjanju strukturne celovitosti so togi fleksibilni PCB postali nepogrešljiva komponenta v elektronskih napravah nove generacije.
Pri izbiri togega dobavitelja PCB PCB je ključnega pomena razumevanje tehničnih parametrov. Kakovostna proizvodnja zagotavlja vzdržljivost, zmogljivost in skladnost s strogimi industrijskimi standardi. Spodaj je povzetek ključnih specifikacij izdelka, ki opredeljujejo vrhunski togi Flex PCB:
| Parameter | Specifikacija |
|---|---|
| Material | FR4, poliimid, hišni ljubljenček |
| Število slojev | 2 do 20+ plasti |
| Debelina bakra | 0,5 oz do 4 oz |
| Min. Širina vrstice/razmik | 0,075 mm / 0,075 mm |
| Velikost luknje | Min. 0,1 mm |
| Flex Bend polmer | Čim manj 0,5 mm |
| Površinski zaključek | Enig, hasl, OSP, potopna srebro, zlata plošča |
| Delovna temperatura | -40 ° C do +150 ° C. |
| Nadzor impedance | ± 10% |
| Potrdila | ROHS, UL, ISO9001, IPC-6013 |
Te specifikacije zagotavljajo, da PCB vzdržuje visoko električno delovanje in vzdržuje ostre okoljske razmere. Proizvajalci, specializirani za toge fleksibilne PCB, uporabljajo napredne tehnike izdelave, kot so lasersko vrtanje, usmerjena usmerjenost na impedanco in avtomatizirani optični pregled, da bi zagotovili natančnost in zanesljivost.
Izbira pravega proizvajalca je prav tako kritična kot izbira pravilne zasnove PCB. Tu je kontrolni seznam, ki vam bo pomagal oceniti zanesljivega dobavitelja toge fleksibilne PCB:
Inženirsko strokovno znanje: Zagotovite, da ima proizvajalec izkušnje z ravnanjem s kompleksnimi večplastnimi togi fleksibilnimi PCB modeli.
Kakovost materiala: Za zagotovitev vzdržljivosti in prožnosti uporabite le visoko kakovostno FR4 in poliimid.
Zagotavljanje kakovosti: Poiščite stroge protokole za testiranje, vključno z AOI, testiranjem impedance in testi termičnega stresa.
Možnosti prilagajanja: Izberite dobavitelja, ki ponuja prilagojene rešitve za vaše posebne zahteve za aplikacijo.
Čas in razširljivost svinca: Hitro prototipiranje v kombinaciji z zmožnostjo povečanja za množično proizvodnjo je ključnega pomena.
Falway je vodilni proizvajalec toge fleksibilne PCB z dolgoletnimi izkušnjami, ki zagotavlja kakovostne rešitve za panoge, vključno z medicinsko, avtomobilsko, vesoljsko in potrošniško elektroniko. Naši izdelki so izdelani z najsodobnejšo opremo, v skladu s standardi IPC-6013 in podvrženi strogim testiranjem kakovosti, da se zagotovi zmogljivost najvišje stopnje.
Ne glede na to, ali potrebujete zapleten večplastni dizajn ali stroškovno učinkovit prototip, Fanyway nudi celovito podporo od oblikovalskega posvetovanja do končne proizvodnje.
V1. Katere so glavne prednosti uporabe toge flex PCB pri oblikovanju izdelka?
A1. Togi fleksibilni PCB omogočajo kompaktne zasnove, zmanjšanje skupne teže, zmanjšanje medsebojnih povezav in povečanje celovitosti signala. Te koristi so idealne za panoge, kjer sta zanesljivost in miniaturizacija kritična, kot so vesoljska, avtomobilska in medicinska tehnologija.
Q2. Ali so togi fleksibilni PCB dražji od tradicionalnih togih PCB?
A2. Medtem ko so lahko začetni proizvodni stroški toge fleksibilne PCB -ji višji, pogosto zmanjšujejo skupne stroške proizvodnje z zmanjšanjem priključkov, izboljšanjem zanesljivosti in omogočajo učinkovito montažo. V visokozmogljivih aplikacijah zagotavljajo znatne prihranke stroškov v življenjskem ciklu izdelka.
Togi fleksibilni PCB -ji na novo definirajo sodobno elektroniko z zagotavljanjem neprimerljive prožnosti, zanesljivosti in zmogljivosti oblikovanja. Inženirjem omogočajo, da ustvarijo kompaktne, a robustne izdelke, ki ustrezajo naraščajočim potrebam industrije, ki segajo od medicinske tehnologije do vesoljskega prostora.
ObFalway, Specializirani smo za izdelavo visokokakovostnih togih fleksibilnih PCB-jev, prilagojenih vaših potrebah. Z našimi vrhunskimi zmogljivostmi, strogimi protokoli za testiranje in inženirskim strokovnim znanjem vam pomagamo doseči optimalno delovanje in zanesljivost za svoje izdelke.
Ste pripravljeni, da svoj dizajn elektronike popeljete na naslednjo raven?Kontaktirajte nasDanes za razpravo o svojem projektu in odkrivanje, kako lahko Fanyway prinese popolno rešitev toge fleksibilne PCB.
-
