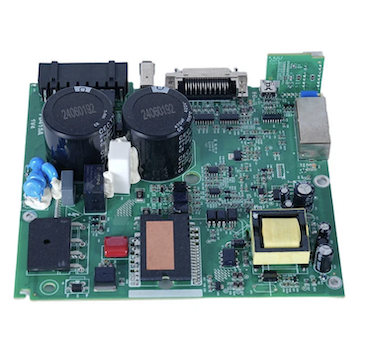

High Precision Micro BGA Ball Grid Array PCB sklop

Visoko natančna storitev sestavljanja tiskanega vezja Micro BGA Ball Grid Array, ki jo izvaja Fanway, združuje opremo za natančno namestitev, nadzorovano termično profiliranje in 2D/3D rentgenski pregled za doseganje zanesljivih spajkalnih spojev pod ohišjem komponente. Natančnost namestitve podpira BGA z majhnim naklonom do 0,25 mm, s profili reflowa, umerjenimi za preprečevanje praznjenja, zvijanja in napak pri vzglavniku. Storitev proizvodnje tiskanih vezij BGA vključuje optimizacijo postavitve tiskanega vezja za usmerjanje BGA, nabavo komponent prek pooblaščenih dobavnih verig in pregled po montaži glede na merila sprejemljivosti IPC-A-610. Za plošče, ki zahtevajo zamenjavo ali nadgradnjo komponent, storitev zagotavlja odstranitev BGA, čiščenje blazinic, reballing in ponovno pritrditev z uporabo nadzorovanih toplotnih profilov.

Kaj je BGA PCB sklop?

BGA (Ball Grid Array) sestavljanje PCB je postopek montaže komponent Ball Grid Array na tiskano vezje s tehnologijo površinske montaže. Za razliko od tradicionalnih paketov z vodniki po obodu imajo komponente BGA niz kroglic za spajkanje, razporejenih v mrežo na spodnji strani naprave. Med sestavljanjem se BGA namesti na spajkane blazinice in spusti skozi peč za ponovno prelivanje, kjer se spajkalne kroglice stopijo, da tvorijo električne in mehanske povezave. Ker so spoji skriti pod ohišjem komponente, standardni vizualni pregled ne more preveriti kakovosti spajkanja; Potreben je rentgenski pregled.

Vrste in uporaba paketov BGA

Postopek sestavljanja BGA

Postopek sestavljanja tiskanega vezja High Precision Micro BGA Ball Grid Array sledi nadzorovanemu zaporedju, da se zagotovi zanesljivost spoja:

1. Priprava PCB in nanos spajkalne paste

Spajkalna pasta se natisne na ploščice PCB s pomočjo šablone. Volumen in poravnava lepila sta kritična; premalo paste vodi do odprtin, medtem ko presežek paste povzroči premostitev.

2. Namestitev BGA

Komponenta BGA je nameščena na spajkane ploščice z avtomatsko opremo za pobiranje in namestitev z vizualno poravnavo. Natančnost namestitve mora biti znotraj mikronov, da zagotovite, da se vsaka spajkalna kroglica poravna z ustrezno blazinico.

3. Reflow spajkanje

Sestavljena plošča gre skozi reflow peč s kontroliranim termičnim profilom. Profil vključuje stopnje predgretja, namakanja, ponovnega polnjenja in hlajenja, od katerih je vsaka umerjena na določen paket BGA in spajkalno zlitino (SAC305 brez svinca ali evtektik Sn63Pb37). Pravilno profiliranje preprečuje praznjenje, zvijanje in napake na glavi v blazini.

4. Hlajenje in strjevanje

Plošča se ohlaja z nadzorovano hitrostjo, da se spajkalni spoji utrdijo. Hitro ohlajanje lahko povzroči stres; počasno ohlajanje lahko povzroči rast zrn. Hitrost hlajenja je prilagojena materialom plošče in komponent.

5. Pregled

Rentgenski pregled je obvezen pri BGA sklopih, ker so spoji optično skriti. 2D rentgen omogoča slikanje od zgoraj navzdol za obliko in poravnavo sklepov; 3D rentgenski posnetki (CT) zagotavljajo prečne prereze za analizo praznin in odkrivanje napak. Odstotek praznin je izmerjen glede na merila sprejemljivosti IPC-A-610.

6. Sekundarni procesi

Odvisno od zahtev so lahko plošče po sestavi BGA podvržene čiščenju, konformnemu premazu ali funkcionalnemu testiranju.

Kako nadziramo in pregledujemo kakovost?

High Precision Micro BGA Ball Grid Array PCB sklop predstavlja edinstvene izzive pri pregledu, ker so spajkalni spoji skriti. Fanway uporablja več inšpekcijskih metod za preverjanje celovitosti spoja:

Rentgenski pregled (2D in 3D)

Rentgen omogoča nedestruktivno slikanje vseh BGA spajkalnih spojev. Dobri spoji so videti dosledno okrogli z enakomerno velikostjo po nizu. Rentgen zazna praznine, premostitve, odprtine, napake glave v blazini in nezadostno močenje. Odstotek praznjenja se izračuna in primerja z mejami sprejemljivosti IPC-A-610.

Avtomatski optični pregled (AOI)

Čeprav AOI ne vidi skozi ohišje BGA, pregleda poravnavo komponent, koplanarnost in okoliške spajkalne spoje. Preveri tudi prisotnost in pravilno usmerjenost BGA.

Testiranje v vezju (IKT)

ICT preveri električno povezljivost BGA s PCB, preveri kratke stike, prekinitve in pravilne vrednosti komponent.

Funkcionalno testiranje

Sestavljena plošča je testirana v pogojih delovanja, da se potrdi, da BGA deluje v skladu s specifikacijo.

BGA Predelava in Reballing

Ko je komponenta sklopa tiskanega vezja High Precision Micro BGA Ball Grid Array pokvarjena ali zahteva zamenjavo, se predelava BGA izvede s posebno opremo in nadzorovanimi toplotnimi profili. Postopek vključuje:

1. Odstranitev komponente: Plošča je predhodno ogreta od spodaj, da se prepreči zvijanje. Zgornji grelec uporablja lokaliziran toplotni profil za taljenje kroglic spajke. Vakuumska zbiralna cev dvigne komponento, ko je spajka staljena. Izogibajte se siljenju ali stiskanju komponente, da preprečite poškodbe blazinic.

2. Čiščenje blazinic– Ostanki spajke se odstranijo s plošč PCB z uporabo pletenice za odspajkanje in talila. Blazinice so očiščene in pregledane glede poškodb.

3. Reballing– Pri komponentah, ki bodo ponovno uporabljene, se odstranijo stare spajkalne krogle in pritrdijo nove spajkalne krogle s pomočjo šablone za reball in reflow. Komponenta je fluksirana, poravnana s šablono in segreta, da se pritrdijo nove krogle.

3. Zamenjava komponent– Preoblikovana ali nova komponenta je poravnana s ploščami PCB in prelita z nadzorovanim toplotnim profilom.

4. Pregled po predelavi– Rentgenski pregled potrjuje, da je bila ponovna obdelava uspešna in novi spoji izpolnjujejo kriterije sprejemljivosti.

Aplikacije

High Precision Micro BGA Ball Grid Array PCB sklop je bistvenega pomena za aplikacije, ki zahtevajo visoko V/I gostoto, celovitost signala in toplotno zmogljivost:

AI in visoko zmogljivo računalništvo: GPU-ji, pospeševalniki AI in strežniški procesorji uporabljajo velike pakete FCBGA s tisočimi povezavami.

Telekomunikacije: Čipi osnovnega pasu 5G, omrežni procesorji in preklopni ASIC-ji zahtevajo BGA s finim korakom za hiter prenos podatkov.

Medicinski pripomočki: Oprema za diagnostično slikanje, monitorji bolnikov in prenosni medicinski instrumenti uporabljajo BGA za kompaktno in zanesljivo elektroniko.

Industrijski nadzor: PLC-ji, motorni pogoni in krmilniki za avtomatizacijo uporabljajo BGA za procesiranje in komunikacijske funkcije.

Zabavna elektronika: Pametni telefoni, tablični računalniki in nosljive naprave uporabljajo mikro BGA za prostorsko omejene dizajne.

Zakaj Fanway za BGA tiskano vezje?

Možnost natančne postavitve

Oprema za postavitev Fanway podpira BGA s finim korakom do 0,25 mm, s poravnavo vida, ki zagotavlja, da se vsaka spajkalna kroglica poravna s svojo blazinico. Natančnost postavitve se ohranja z avtomatsko kalibracijo in povratnimi informacijami v realnem času.

Nadzorovano reflow profiliranje

Reflow pečice z večconskim nadzorom temperature omogočajo natančne toplotne profile za različne vrste paketov BGA in spajkalne zlitine. Profili so razviti in potrjeni za vsak sklop, da se prepreči praznjenje in zvijanje.

Rentgenski pregled

2D in 3D rentgenski pregledovalni sistemi preverjajo kakovost spojev za vsak BGA na vsaki plošči. Odstotek praznjenja se meri in dokumentira.

BGA predelava in reballing

Fanway zagotavlja storitve odstranjevanja BGA, čiščenja blazinic, reballinga in zamenjave z uporabo namenskih postaj za predelavo z optiko z razdeljenim vidom in nadzorovanimi toplotnimi profili. Predelava se izvaja po standardih IPC-7711/7721.

Storitev od konca do konca

Od optimizacije postavitve tiskanega vezja za usmerjanje BGA prek nabave komponent, sestavljanja, pregleda in predelave, Fanway zagotavlja popolne storitve sestavljanja tiskanega vezja BGA prek ene same kontaktne točke.

Certifikati

Fanway ima certifikate ISO9001, ISO13485 in IATF16949, s postopki sestavljanja, ki so skladni s standardoma IPC-A-610 in IPC-7095.

Pogosta vprašanja

V: Kakšen je najmanjši korak BGA, ki ga lahko sestavi Fanway?
O: Fanway podpira sestavljanje BGA do koraka 0,25 mm. Standardni razmiki vključujejo 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm in 0,4 mm.

V: Kakšni pregledi se izvajajo na sklopih BGA?
O: Rentgenski pregled (2D in 3D) je obvezen za vse sklope BGA. Odstotek praznjenja je izmerjen glede na merila IPC-A-610. Po potrebi se izvajajo tudi AOI, IKT in funkcionalno testiranje.

V: Ali lahko Fanway predela BGA, ki je odpovedal?
O: Da. Fanway zagotavlja odstranjevanje BGA, čiščenje blazinic, reballing in zamenjavo z namenskimi postajami za predelavo z nadzorovanimi toplotnimi profili. Predelava se izvaja po standardih IPC-7711/7721.

V: Kakšen je tipičen dobavni rok za sestavljanje tiskanega vezja BGA?
O: Prototipni sklopi BGA so običajno odposlani v 5 do 7 delovnih dneh. Količinska naročila so načrtovana glede na razpoložljivost komponent in kompleksnost plošče.

V: Katere vrste paketov BGA podpira Fanway?
O: Fanway podpira pakete PBGA, CBGA, FCBGA in mikro BGA. Nabava komponent poteka prek pooblaščenih dobavnih verig, da se zagotovi pristnost.
