Zakaj je profesionalna montaža PCB kritična za uspeh proizvodnje elektronike?

Najboljši naslovi novic: trendi v sklopu PCB

Ostati obveščen o najnovejših trendih vSklop PCBlahko proizvajalcem pomaga pri prilagajanju in inovacijah. Tu je nekaj najbolj iskanih - za novice, ki odražajo trenutne zahteve v industriji:

Ti naslovi poudarjajo osredotočenost na natančnost, učinkovitost, trajnost in prilagodljivost na nastajajoče tehnologije, kar kaže, da je profesionalna montaža PCB približno več kot le sestavljanje komponent.

Kaj je sklop PCB?

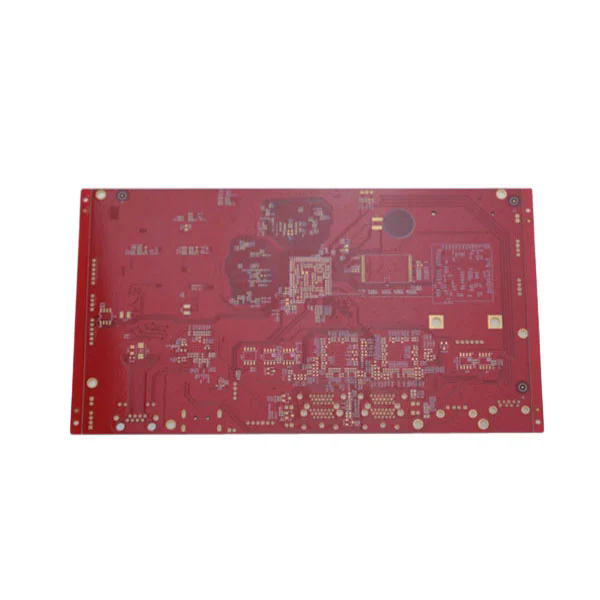

Sklop PCB, ki je pogosto skrajšana kot PCBA, je postopek pritrditve elektronskih komponent na tiskano vezje, da ustvari funkcionalno elektronsko napravo. PCB je sama ploščata deska, narejena iz ne -prevodnih materialov, na primer iz steklenih vlaken, s prevodnimi potmi (sledi), vtaknjenimi na njegovo površino. Te sledi povezujejo različne komponente, kar omogoča, da električni tok teče in omogoča napravi, da opravlja svoje predvidene funkcije.

Postopek sestavljanja PCB sledi proizvodnji golega PCB (znanega kot izdelava PCB) in vključuje več ključnih korakov. Sem spadajo aplikacija za spajkalno pasto, namestitev komponent, spajkanje (bodisi z valovnim spajkanjem bodisi refleksnim spajkanjem), pregled in testiranje. Vsak korak zahteva natančnost in pozornost do detajlov, da se zagotovi, da so komponente pravilno nameščene, varno pritrjene in delujejo, kot je bilo predvideno.

Profesionalne storitve montaže PCB uporabljajo napredno opremo, kot so avtomatizirani stroji za izbiro - in - spajkalne paste tiskalnike in avtomatizirani optični inšpekcijski pregled (AOI), za doseganje visoke stopnje natančnosti in doslednosti. To je še posebej pomembno, saj elektronske naprave postajajo vse bolj zapletene, z manjšimi komponentami in večjo gostoto komponent.

Zakaj je profesionalna skupščina PCB pomembna

Zagotavljanje natančnosti in natančnosti
Sodobne elektronske naprave imajo pogosto drobne komponente, kot so površinska tehnologija (SMT) deli z velikostmi, izmerjenimi v milimetrih ali celo mikrometrih. Ročno sestavljanje teh komponent ni samo čas - poraba, ampak tudi nagnjena k napakam, kot sta napačna namestitev ali poškodba komponent. Professional PCB sklop uporablja avtomatizirano opremo, ki lahko komponente postavi z visoko stopnjo natančnosti in tako zagotovi, da je vsak del postavljen točno tam, kjer mora biti. Ta natančnost je ključnega pomena za ohranjanje celovitosti električnih priključkov in zagotavljanje pravilnega delovanja naprave.
Izpolnjevanje standardov kakovosti in zanesljivosti
Elektronske naprave se uporabljajo v številnih aplikacijah, od potrošniške elektronike do medicinske opreme in vesoljskih sistemov. V mnogih od teh aplikacij je zanesljivost najpomembnejša. Slabo sestavljeni PCB lahko privede do okvare naprav, ki imajo lahko resne posledice, kot so finančne izgube, škoda ugleda ali celo varnostna tveganja. Profesionalni ponudniki montaže PCB se držijo strogih standardov nadzora kakovosti, kot so ISO 9001, IPC - A - 610 (industrijski standard za sprejemljivost montaže PCB) in ISO 13485 (za proizvodnjo medicinskih pripomočkov). Ti standardi zagotavljajo, da je postopek montaže dosleden, končni izdelek pa ustreza strogim zahtevam kakovosti in zanesljivosti.
Optimizacija stroškov in učinkovitosti
Medtem ko nekateri proizvajalci lahko razmislijo v - House PCB, da prihranijo stroške, profesionalne storitve dolgoročno ponujajo boljše stroške - učinkovitost. Profesionalni sestavljalci imajo strokovno znanje, opremo in ekonomijo obsega za racionalizacijo postopka montaže, zmanjšanje odpadkov in zmanjšanje tveganja za napake, ki lahko privedejo do drage predelave. Poleg tega lahko komponente po konkurenčnih cenah pridobijo zaradi uveljavljenih odnosov z dobavitelji. To proizvajalcem omogoča, da se osredotočijo na svoje temeljne kompetence, kot sta oblikovanje in trženje izdelkov, hkrati pa strokovnjakom puščajo zapleteno in specializirano nalogo sestavljanja PCB.
Prilagajanje tehnološkemu napredku

Industrija elektronike se nenehno razvija, redno se pojavljajo nove tehnologije in vrste komponent. Ponudniki skupščine PCB vlagajo v raziskave in razvoj, da ostanejo - do tega napredka. Imajo znanje in opremo za ravnanje z novimi tehnologijami, kot so 3D embalaža, prilagodljivi PCB in komponente z visoko frekvenco, ki zahtevajo specializirane tehnike montaže. S partnerstvom s profesionalnim sestavljalcem lahko proizvajalci zagotovijo, da so njihovi izdelki izdelani z najnovejšimi metodami montaže, kar ohranja konkurenčne na trgu.

Kako deluje profesionalna montaža PCB

Vloga za spajkalno pasto

Prvi korak v sklopu PCB je uporaba spajkalne paste na PCB. Spajkalna pasta je mešanica drobnih spajkalnih delcev in toka, ki pomaga očistiti kovinske površine in spodbujati spajkanje. Pasta se nanese s šablonom, ki ustreza zasnovi PCB, pri čemer zagotovi, da se odlaga samo na blazinice, kjer bodo nameščene komponente. Samodejni tiskalniki za spajke uporabljajo natančen pritisk in hitrost, da zagotovijo enakomerno uporabo paste, kar je ključnega pomena za zagotavljanje dobrih spajskih sklepov.
Namestitev komponent
Po nanosi paste spajkanja se komponente postavi na PCB. Običajno se to izvaja z avtomatiziranimi stroji za izbiro - in -, ki lahko prenese široko paleto velikosti in vrst komponent, od velikih do komponent luknje do drobnih delov SMT. Stroji uporabljajo vidne sisteme za prepoznavanje komponent in zagotavljajo, da so z visoko natančnostjo nameščeni v pravilen položaj. Pri proizvodnji velike količine lahko v liniji uporabimo več strojev za povečanje pretoka.
Spajkanje
Ko so komponente nameščene, se PCB spajka, da se komponente pritrdi na svoje mesto. V sklopu PCB sta dve glavni vrsti spajkanja: spajkanje in spajkanje valov. Reflow spajkanje se običajno uporablja za komponente SMT. PCB se prenaša skozi pečico, kjer se temperatura postopoma poviša, da se tapi pasta spajkalne paste, ki se nato strdi, ko se PCB ohladi, in tvori močne spajke. Valovno spajanje se običajno uporablja za komponente luknje. PCB se prenese čez val staljenega spajkanja, ki napolni luknje in tvori spajke na spodnji strani plošče.
Pregled in testiranje

Po spajkanju se PCB pregleda, da se zagotovi pravilno namestitev komponent in spajkalni spoji visoko kakovostni. Samodejni optični inšpekcijski pregled (AOI) uporabljajo kamere in programsko opremo za obdelavo slik za zaznavanje napak, kot so manjkajoče komponente, napačna umestitev in mostovi spajkalnikov. Za bolj zapletene PCB se lahko za preverjanje spajkalnih spojev pod komponentami, ki niso vidni na golem očesu, uporabijo pregled X -

Testiranje je tudi kritični del postopka. Funkcionalno testiranje vključuje napajanje PCB, da se zagotovi, da opravlja svoje predvidene funkcije. V - testiranju vezja (IKT) preveri električne značilnosti posameznih komponent in povezav, kar pomaga prepoznati napake, kot so kratki stik ali odprti vezji.

Naše specifikacije sestavljanja PCB

Nudimo celovito paleto storitev montaže PCB za zadovoljevanje raznolikih potreb naših strank. Tu so ključne specifikacije naših strokovnih rešitev za sestavljanje PCB:

Parameter	Standardni sklop SMT	Montaža mešane tehnologije (SMT + skozi - luknjo)	Visoka - natančna montaža
Obseg velikosti komponent	01005 (0,4 mm x 0,2 mm) do 50 mm x 50 mm	01005 do velikih do - luknje (dolžine do 100 mm)	008004 (0,2 mm x 0,1 mm) do 30 mm x 30 mm
Razpon velikosti PCB	50 mm x 50 mm do 500mm x 500 mm	50 mm x 50 mm do 600 mm x 600mm	30 mm x 30 mm do 400mm x 400 mm
Največja gostota komponent	2000 komponent na kvadratni meter	1500 komponent na kvadratni meter	3000 komponent na kvadratni meter
Tehnologija spajkanja	Spajanje reflow (8 - conska pečica)	Reflow spajkanje + valovanje	Napredno reflow spajkanje z dušikovo atmosfero
Metode inšpekcijskih pregledov	AOI, ročni vizualni pregled	AOI, X - Pregled žarkov (za BGA), ročni pregled	AOI, 3D AOI, X - Pregled žarkov, avtomatizirani pregled konformiranega premaza
Čas preobrata	Standard: 5 - 7 dni; Express: 2 - 3 dni	Standard: 7 - 10 dni; Express: 3 - 5 dni	Standard: 10 - 14 dni; Express: 5 - 7 dni
Potrdila	ISO 9001, IPC - A - 610 razred 2	ISO 9001, IPC - A - 610 razreda 2 in 3, ISO 13485 (neobvezno)	ISO 9001, IPC - A - 610 razreda 3, AS9100 (za vesoljsko vesolje)
Največji obseg proizvodnje	100.000+ enot na mesec	50.000+ enot na mesec	30.000+ enot na mesec

Vsi naši procesi sestavljanja PCB so podvrženi strogemu nadzoru kakovosti, za zagotovitev zanesljivosti in zmogljivosti končnega izdelka pa uporabljamo le visoko kakovostne materiale in komponente. Ponujamo tudi rešitve za sestavljanje po meri za izpolnjevanje posebnih zahtev strank.

Pogosta vprašanja: Pogosta vprašanja o sestavljanju PCB

V: Kakšna je razlika med izdelavo PCB in sklopom PCB?
O: Izdelava PCB je postopek izdelave golega tiskanega vezja, ki vključuje ustvarjanje substrata, jedkanje prevodnih sledi, vrtanje lukenj in nanašanje površinskih zaključkov. Sklop PCB je na drugi strani postopek pritrditve elektronskih komponent na izdelani PCB, da ustvarite funkcionalno vezje. Skratka, izdelava ustvari "prazno" ploščo, medtem ko montaža doda sestavne dele, da bo delovala.
V: Kako izberem pravega ponudnika storitev montažnih storitev PCB?

O: Pri izbiri ponudnika storitev montaže PCB razmislite o naslednjih dejavnikih: njihove izkušnje in strokovno znanje pri ravnanju z vašo posebno vrsto PCB in komponent; njihovi procesi nadzora kakovosti in potrdila (na primer IPC - A - 610); njihova proizvodna zmogljivost in čas preobrata, da izpolnijo vaše roke; njihova sposobnost, da navajajo komponente po konkurenčnih cenah in zagotavljajo njihovo kakovost; in njihovo podporo strankam in komunikacijo, vključno z zagotavljanjem rednih posodobitev o postopku montaže. Prav tako je dobro, da zahtevajo vzorce njihovega dela za oceno kakovosti iz prve roke.

Professional PCB montaža je temelj uspešne proizvodnje elektronike, ki zagotavlja, da so vaši izdelki zanesljivi, učinkoviti in konkurenčni na trgu. ObShenzhen Fanway Technology Co., Ltd.Specializirani smo za zagotavljanje visoko kakovostnih storitev montaže PCB, prilagojene edinstvenim potrebam naših strank. Z državno opremo - umetniško opremo, ekipo izkušenih strokovnjakov in zavezanostjo kakovosti smo namenjeni doseganju izjemnih rezultatov.

Kontaktirajte nasDanes, če želite izvedeti več o naših storitev montaže PCB in kako lahko pomagamo oživiti vaše elektronske izdelke.
