Natisnjene vezje(PCB) so tiha hrbtenica današnje elektronike. Ne glede na to, ali so v pametnem telefonu, avtomobilskem krmilnem sistemu, medicinskem skenerju ali navigacijskem modulu vesoljskega vesolja, PCB zagotavljajo fizično in električno podlago, ki povezuje vse komponente. Razumevanje, kako delujejo, se začne s prepoznavanjem premika, ki so ga prinesli v tehnologijo. Pred PCB je bilo ožičenje opravljeno ročno s povezavami od točke do točke. Ta metoda ni bila samo nagnjena k napakam, ampak tudi omejena razširljivost. PCB -ji so rešili te težave s ponudbo standardiziranih in večplastnih struktur, ki zagotavljajo kompaktno zasnovo, zanesljivost in učinkovitost množične proizvodnje.
Torej, kako natančno delujejo? V njihovem jedru PCB služijo tri glavne namene:
Mehanska podpora- Zavarovanje komponent na mestu.
Električne povezave- zagotavljanje prevodnih poti za trenutni pretok.
Celovitost signala- Zagotavljanje, da elektronski signali potujejo z minimalno izgubo ali motnjami.

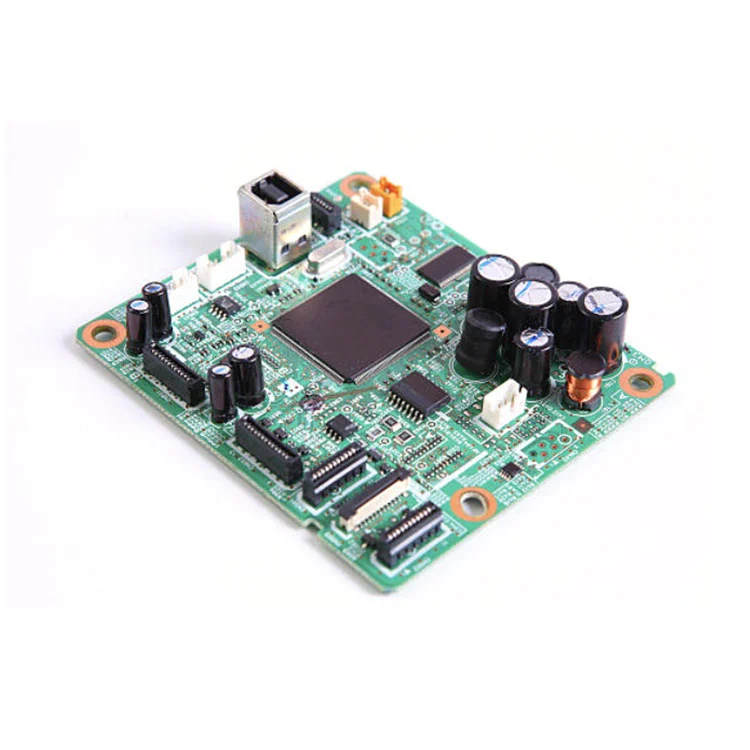

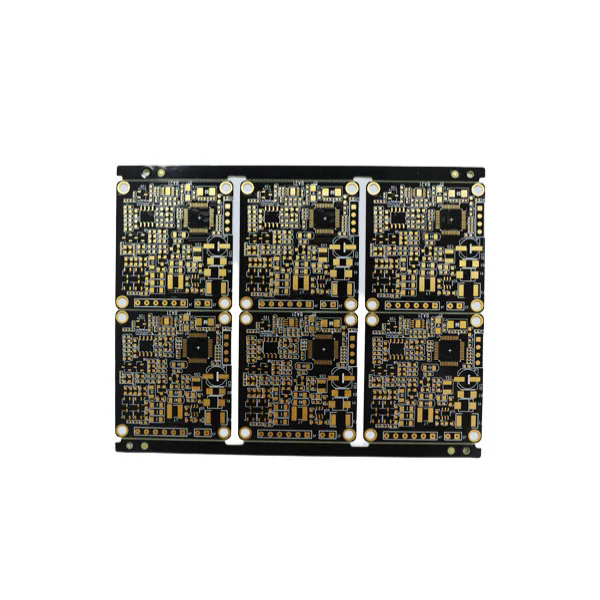

Gradnja vključujesubstrati, običajno FR4 fiberglass ali drugi materiali, ki delujejo kot izolacijski sloj. Poleg tega se bakrene folije laminirajo, vtaknejo v poti in prevlečejo z zaščitnimi zaključki. Končni rezultat je natančno oblikovana plošča, na kateri se lahko namestijo upori, kondenzatorji, mikročipi in konektorji.
PCB-ji so lahko enostranski, dvostranski ali večplastni, odvisno od zapletenosti zasnove. Večplastni PCB - včasih dosegajo več kot 40 slojev - so bistveni za napredno računalniško in telekomunikacijsko opremo, kjer je gostota usmerjanja signala kritična. Vključujejovias(navpični medsebojni povezavi), ki omogočajo, da signali prehajajo skozi različne plasti, hkrati pa ohranjajo celovitost uspešnosti.
Upravljanje toplote je še ena ključna vloga PCB. Z načrtovanjem toplotnih vias, toplotnih umivalnikov ali posebnih bakrenih vliv proizvajalci zagotavljajo, da občutljive komponente ostanejo v varnih delovnih temperaturah. Brez takšnih oblikovalskih pomislekov se tveganje za okvaro sistema znatno poveča.
Industrije se zanašajo na različne vrste PCB -jev, prilagojenih specifičnim aplikacijam. Razumevanje delovanja te različice omogoča vpogled v to, zakaj PCB ostanejo nepogrešljivi v globalni proizvodnji elektronike.
Enostranski PCB: To so najpreprostejši tip, z bakrenimi tiri na samo eni strani deske. So stroškovno učinkoviti in se pogosto uporabljajo v kalkulatorjih, radijih in preprostih potrošniških elektroniki.
Dvostranski PCB: Z bakrenimi tiri na obeh straneh omogočajo bolj zapletene modele vezja. Komponente se lahko namestijo na obeh straneh, kar povečuje gostoto.
Večplastni PCB: V kompuščenih treh ali več plasti prevodnega bakra te plošče obravnavajo zelo zapletene aplikacije. Pametni telefoni, napredni medicinski pripomočki in vesoljska elektronika se na to pogosto zanašajo.
Togi PCB: Zgrajeni na trdnih podlagah, ponujajo stabilnost in trajnost, zaradi česar so pogosti v večini elektronskih naprav.
Prilagodljivi PCB: Izdelana z upognjenimi materiali, kot je poliimid, se lahko zasukajo in zložijo, idealni za nosljive in kompaktne elektronike.
Togi-flex PCB: Hibrid, ki združuje toga in prožna območja, hkrati pa ponuja strukturno stabilnost in prožnost oblikovanja.
Visokofrekvenčni PCB: Izdelani s specializiranimi materiali zagotavljajo natančnost signala za aplikacije, kot so telekomunikacije in radarski sistemi.
Če želite jasno poudariti parametre profesionalnih izdelkov, je tu povzetek tabele:
| Parameter | Tipičen obseg/specifikacija | Primer aplikacije |
|---|---|---|
| Osnovni material | FR4, Polyimid, CEM-1, Rogers | Potrošniška elektronika, avtomobilska oprema, RF oprema |
| Debelina bakra | 0,5 oz - 6 oz | Elektrarne, industrijski nadzor |
| Število slojev | 1 - 40+ | Od igrač do superračunalnikov |
| Površinski zaključek | Hasl, enig, OSP, potopna srebro, potopna kositer | Izboljša spajkalnost, korozijsko odpornost |
| Najmanjša širina sledi/razmik | 2 - 4 mil (napredni modeli pod možnimi 2 mili) | Naprave medsebojne povezave z visoko gostoto (HDI) |
| Delovna temperatura | -55 ° C do +150 ° C (posebne zasnove do 200 ° C +) | Vesoljski, vojaški, industrijski nadzor |
| Dielektrična konstanta (DK) | 2.2 - 4.5, odvisno od materiala | Visokofrekvenčni prenos signala |
| Toplotna prevodnost | 0,25 - 2,0 w/mk (odvisno od substrata) | Toplotno občutljiva vezja |
Ti parametri narekujejo zmogljivost, trajnost in zanesljivost vsakega PCB. Proizvajalci skrbno izberejo specifikacije na podlagi zahtev za končno uporabo. Na primer, avtomobilski PCB ECU zahteva večjo toplotno odpornost in toleranco za vibracijo v primerjavi s preprosto razsvetljavo gospodinjske LED.
Zanesljivost tiskanega vezja ni odvisna samo od zasnove, ampak tudi od natančnih proizvodnih procesov. Kakovostni PCB zahtevajo strogo spoštovanje mednarodnih standardov, kot je IPC-A-600 (sprejemljivost tiskanih plošč). Postopek običajno vključuje naslednje korake:
Oblikovanje in postavitev- Inženirji ustvarijo shemo in jo prevajajo v Gerber datoteke, ki narekujejo bakrene vzorce, vrtajo luknje in spajkalne maske.
Priprava substrata- FR4 ali izbrani material je razrezan in laminiran z bakreno folijo.
Prenos slike in jedkanje- Vzorci vezja so natisnjeni in neželeni baker je vrezan in pušča prevodne poti.
Vrtanje in plošča- luknje se izvrtajo za vias in komponente, nato pa prevlečejo, da se zagotovi prevodnost.
Uporaba maske za spajke- Nanese se zaščitni polimerni sloj, izolirajo sledi in preprečujejo premostitev spajkanja.
Površinski zaključek- za izboljšanje spajkalnosti se nanesejo HASL (izravnava spajkanja vročega zraka), ENIG (električna nikelj potopna zlata) ali drugi zaključki.
Silkscreen tiskanje- Dodane so referenčne oznake, logotipe in nalepke.
Električno testiranje-Leteča sonda ali testiranje na osnovi vgradnje zagotavlja, da so vse povezave veljavne in da ni kratkih hlač ali odprtih vezij.
Končni pregled in embalaža- Odbori se vizualno pregledajo, merijo in pakirajo v skladu z zahtevami kupcev.
Zanesljivost se še okrepi s tehnikami, kot so:
Nadzor impedanceZa digitalne vezje za visoke hitrosti.
Toplotne blaziniceza optimizacijo spajljenja.
Tehnologija mikrovijeZa kompaktne HDI PCB.
Konformne prevlekeza odpornost na vlago in prah.
Izvajajo tudi globalni proizvajalciSistemi za upravljanje kakovostikot so ISO 9001, ISO/TS 16949 (avtomobilski) in AS9100 (Aerospace). Te zagotavljajo dosledno uspešnost in skladnost z zahtevnimi panogami.
Prihodnost PCB se še naprej razvija s hitrimi tehnološkimi trendi. Nastajajoče aplikacije v5G, naprave, ki jih poganja AI, električna vozila in IoTpovpraševanje, ki so tanjše, hitrejše in trpežnejše. Inovacije vključujejo:
HDI (medsebojno povezovanje z visoko gostoto): Omogočanje več komponent v manjših prostorih, ki omogočajo pametne telefone in nosljivo tehnologijo.
Vdelane komponente: Vključevanje pasivnih in aktivnih komponent neposredno v plasti PCB za prihranke prostora.
Kovinske jedrne PCB: Uporaba aluminijastih ali bakrenih baz za večje odvajanje toplote pri LED osvetlitvi in elektronski elektroniki.
Biološko razgradljive podlage: Odziv na pomisleke glede trajnosti, okolju prijazni PCB pridobivajo pozornost.
3D-natisnjeni PCB: Ponuja prilagodljivo prototipiranje in prilagojene geometrije.
Ker industrije zahtevajo višje frekvence, hitrejše hitrosti in boljšo energetsko učinkovitost, se tehnologija PCB še naprej prilagaja. Avtomobilska elektronika, na primer, vse pogosteje potrebujejo plošče, ki lahko prenesejo visoke vibracije, široke temperature in elektromagnetno kontrolo motenj. Medicinske naprave se zanašajo na miniaturizirane PCB, ki ohranjajo visoko zanesljivost znotraj življenjske opreme. Telekomunikacijska podjetja vlagajo v visokofrekvenčne PCB, da bi zagotovili minimalno izgubo signala na 5G osnovnih postajah.
Vpliv teh inovacij je globok: boljša povezljivost, varnejši prevoz, napredno zdravstveno varstvo in učinkovitejša poraba energije. V bistvu evolucija tiskanih vezij neposredno vpliva na prihodnost globalne tehnološke infrastrukture.
V1: Kako dolgo traja tiskano vezje?
Kakovostni PCB lahko traja od 10 do 20 let, odvisno od pogojev uporabe, izbire materiala in toplotnega upravljanja. Industrijski in vesoljski PCB, zasnovani s strožjimi specifikacijami, lahko z ustreznim vzdrževanjem trajajo še dlje.
V2: Kako izberem pravi PCB za svojo aplikacijo?
Izbira pravega PCB vključuje oceno obratovalnega okolja, zahteve po moči, hitrost signala in omejitve fizičnega oblikovanja. Na primer, fleksibilni PCB so idealni za nosljive naprave, medtem ko so večplastne toge plošče boljše za sisteme za obdelavo podatkov visoke hitrosti. Svetovanje z izkušenim proizvajalcem zagotavlja optimalne izbire materiala in oblikovanja.
Tiskana vezja so skrita sila sodobne tehnologije, ki zagotavljajo, da naprave ostanejo funkcionalne, zanesljive in učinkovite. Od osnovnih enoslojnih modelov potrošniških pripomočkov do izpopolnjenih večplastnih struktur v vesoljski in medicinski opremi se PCB še naprej razvijajo in se prilagajajo novim izzivom.
ObFanway, Združujemo napredno tehnologijo, stroge standarde kakovosti in strokovno znanje v industriji za zagotavljanje PCB, ki izpolnjujejo različne globalne zahteve. Če iščete zaupanja vrednega partnerja, ki bi podprl vaše potrebe po proizvodnji elektronike,kontaktirajte nasdanes in odkrijte, kako lahko napajamo vašo inovacijo.
-
