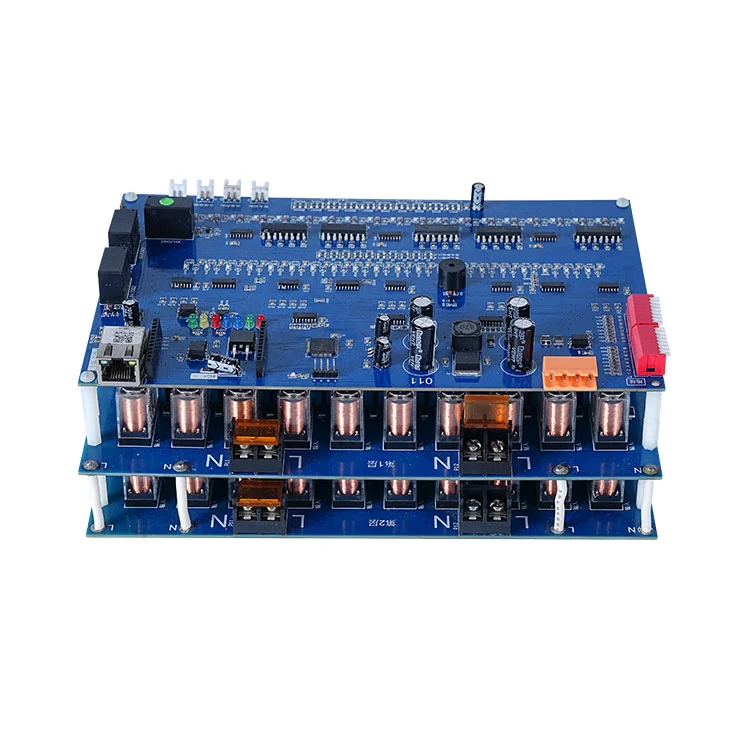

FanwaySMT tiskano vezjezagotavlja praktično proizvodno zmogljivost, ki presega teoretično hitrost namestitve. Na dejansko učinkovitost vplivajo zasnova plošče, komponente, inšpekcija in dobavna veriga v proizvodnji elektronike.
Na celotnem področju proizvodnje elektronike se hitrost umestitve pogosto navaja v teoretičnem smislu. Vendar pa je zmogljivost v resničnem svetu odvisna od kompleksnosti plošče, mešanice komponent, ciklov pregledovanja in celo stabilnosti dobavne verige. Zato je treba metriko komponent na uro (CPH) razumeti znotraj širšega proizvodnega sistema in ne kot izolirano številko.
V današnjem okolju proizvodnje elektronike se montažne linije tiskanih vezij ne ocenjujejo več zgolj po najvišji hitrosti stroja. Namesto tega se merijo s trajnim pretokom pod omejitvami kakovosti.
Visokohitrostni stroj za pobiranje in namestitev lahko oglašuje izjemno visoke teoretične stopnje namestitve, vendar dejansko proizvodnjo oblikuje:
- Različne velikosti komponent (01005 do velikih BGA)
- Zahteve glede natančnosti postavitve
- Inšpekcijski premori (SPI, AOI, rentgen)
- Preklopni čas med serijami izdelka
- Optimizacija programiranja in nastavitev podajalnika
To pomeni, da je "komponente na uro" dinamični obseg in ne fiksna vrednost.
Večina sodobnih sistemov SMT deluje na podlagi komponent na minuto (CPM) na ravni stroja. Pri povečanju na celotno linijo več strojev deluje vzporedno, kar pomeni, da je prepustnost združena, vendar tudi omejena z ozkimi grli, kot so inšpekcijske postaje in uravnoteženje pretoka.
V praksi lahko ena napredna glava za postavitev preseže več deset tisoč postavitev na uro pod idealnimi pogoji, vendar mora celotna montažna linija PCB upoštevati sinhronizacijo med več stopnjami.
Sodobna SMT linija ni en sam stroj, ampak usklajen ekosistem. Tipične stopnje vključujejo:
- Tiskanje spajkalne paste (verifikacija SPI)
- Hitra namestitev komponent
- Reflow spajkanje
- Optični in konstrukcijski pregled (AOI/rentgen)
- Funkcionalno testiranje
Vsaka stopnja vpliva na učinkovito prepustnost celotnega sistema. Tudi če je postavitev izjemno hitra, zanke za pregledovanje in popravljanje na koncu zagotavljajo stabilnost in zmanjšujejo širjenje napak.
Eden najpomembnejših dejavnikov, ki vplivajo na prepustnost, je korekcija strojnega vida. Napredni sistemi SMT uporabljajo optično poravnavo v realnem času, da popravijo položaj komponente pred namestitvijo.
To omogoča sodobnoSMT tiskano vezječrte za ohranjanje mikronske natančnosti, pogosto znotraj ±25 μm. Medtem ko to izboljša zanesljivost, uvaja tudi mikro-pavze v delovnem toku, ki jih je treba uravnotežiti s hitrostjo.
Rezultat je sistem, kjer "hiter" ni definiran samo s hitrostjo neobdelanega umeščanja, ampak tudi s tem, kako učinkovito so integrirani popravki natančnosti.
Če želite bolje razumeti dejansko pretočnost, razmislite o večvrstičnem proizvodnem okolju. V tem primeru Fanway upravlja 8 linij SMT z možnostjo visoke hitrosti namestitve.
Vsaka linija lahko teoretično doseže izjemno velike količine namestitve v 24-urnem ciklu. Vendar pa na dejansko proizvodnjo vplivajo kompleksnost izdelka in inšpekcijski cikli.
| Parameter | Tipično območje vrednosti | Opombe |
| Hitrost postavitve na vrstico | Do 10 milijonov umestitev / 24h | Teoretični maksimum pri optimiziranih pogojih |
| Razpon komponent | 01005 do 50 mm × 50 mm BGA | Vključuje majhne in velike pakete |
| Pokritost inšpekcijskih pregledov | 100% SPI + AOI + rentgen | Večstopenjsko preverjanje |
| Preobrat prototipa | ~72 ur | Hitri validacijski cikli |
| Ciljna stopnja napak | <0,5 % | Odvisno od procesa |
V praksi se izhod PCB sklopa najbolje razume kot ravnotežje med hitrostjo in stabilnostjo. Delovanje pri visokih hitrostih morajo stalno preverjati inšpekcijski sistemi, da se zagotovi dosledna kakovost.
Pogosta napačna predstava v proizvodnji elektronike je, da hitrejša namestitev vedno vodi do večje učinkovitosti. V resnici lahko pretirana hitrost brez nadzora povzroči skrite neučinkovitosti.
Ko hitrost namestitve preseže optimalne pragove postopka, se lahko pojavi več težav:
- Nepravilno poravnane komponente, ki zahtevajo predelavo
- Učinki spajanja mostov ali nagrobnikov
- Povečana stopnja zavrnitve inšpekcije
- Dodatni cikli odpravljanja napak med testiranjem
Te težave se ne pojavijo takoj v neobdelanih številkah pretoka, vendar pomembno vplivajo na končne časovne okvire dostave.
Iz tega razloga sodobenSMT tiskano vezjestrategije dajejo prednost uravnoteženi optimizaciji namesto največje teoretične hitrosti.
Poleg zmogljivosti stroja ima procesni inženiring osrednjo vlogo pri ohranjanju stabilne proizvodnje.
Ključni elementi vključujejo:
- Analiza DFM (Design for Manufacturability) za zmanjšanje kompleksnosti umestitve
- Optimizirana ureditev podajalnika za zmanjšanje časa mirovanja stroja
- Povratne zanke v realnem času med AOI in sistemi za umestitev
- Usklajevanje dobavne verige, da se prepreči materialne prekinitve
Ti dejavniki zagotavljajo, da se zmogljivost visoke hitrosti pretvori v dosledno proizvodno zmogljivost v realnem svetu.
Različne vrste izdelkov zahtevajo različne konfiguracije SMT. Zabavna elektronika, industrijske nadzorne plošče in avtomobilski moduli nalagajo različne omejitve glede gostote namestitve in strogosti nadzora.
Prilagodljivo okolje za montažo tiskanega vezja mora zato dinamično prilagajati konfiguracije linij, namesto da bi se zanašalo na eno samo fiksno nastavitev.
Pri ocenjevanju zmogljivosti sestavljanja tiskanega vezja glede na število komponent na uro je bolj smiselno upoštevati zmogljivost na ravni sistema kot specifikacije posameznega stroja.
Pojavijo se trije ključni zaključki:
- Pretok je odvisen od celotne proizvodne verige, ne le od hitrosti namestitve.
- Inšpekcijski sistemi so sestavni del stabilnosti izhoda, ne pa izbirnih stroškov.
- Prava učinkovitost je dosežena z ravnovesjem med hitrostjo, natančnostjo in ponovljivostjo.
V sodobnem razvoju elektronike je to ravnotežje pogosto pomembnejše od najvišje numerične zmogljivosti.
Končno,SMT tiskano vezjezmogljivost je treba razumeti kot usklajeno ravnovesje visoke hitrosti postavitve, natančnega nadzora in večplastnega nadzora - zagotavljanje, da se elektronski sistemi lahko premaknejo od koncepta do zanesljive izvedbe s predvidljivo stabilnostjo.
