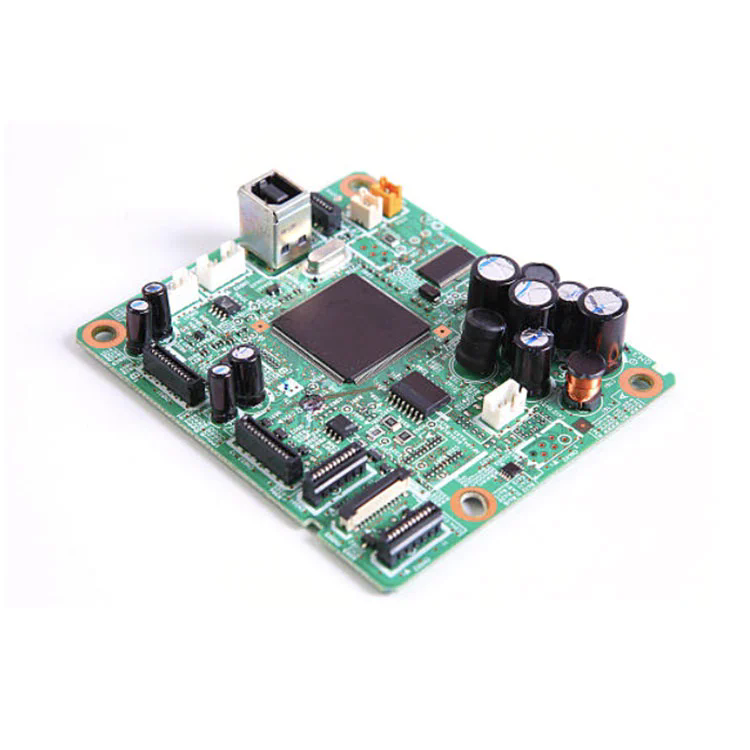

V današnjem hitrem razvijajočem se svetu elektronike je sposobnost mešanja več tehnologij PCB-ja-pragigid, fleksibilnega, togega flexa-v eni sami integrirani rešitvi je postala kritična.Mešani sklop PCBpridobiva na pomembnosti, ker omogoča:
Kompaktna, lahka zasnova: združi toge in prilagodljive podlage za faktorje, ki varčujejo s prostorom.
Izboljšana trajnost in zanesljivost: Flex Lasles absorbirajo mehanski stres, kar zmanjšuje okvaro.
STROŠKA STROŠKA: Združuje procese za zmanjšanje korakov montaže, pridobivanja in zalog.
Trenutni trendi iskanja v Googlu razkrivajo veliko povpraševanje po izrazih, kot so "Mešane storitve montaže PCB", "Rigid-Flex PCB sklop" in "Flex to Togid PCB Integracija." S strukturiranjem tega članka okoli osrednjega poizvedbe - "kaj je mešani sklop PCB nepogrešljivo za današnjo elektroniko?" - se tesno uskladimo z nameri iskanja uporabnikov in trendi.
Spodaj je konsolidiran pregled (v obliki tabele), ki ponuja podroben posnetek specifikacij mešanih PCB. To kaže na našo profesionalnost in jasnost.
| Značilnost | Specifikacija / opis |
|---|---|
| Vrste substrata | Toge plasti FR-4, poliimidne fleksibilne plasti, toge-flex konfiguracije |
| Število slojev | Do 20 slojev (mešanica toge + fleksibilnosti); Tipičen sklad: togi 6-8 + flex 2-4 |
| Minimalna sled/prostor | Togo: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Prek vrst | Skozi luknje vias (thv), mikrovije (premer ≥ 50 µm), pokopan in slepi vias |
| Debelina bakra | 1 oz (tipičen); do 3 oz težji baker za segmente z visokim tokom |
| Flex Bend polmer | ≥ 10 × debelina, standard: ≥ 0,5 mm polmer upogiba za 0,05 mm fleksibilne debeline |
| Spajkalna maska | Prilagodljiva maska spajkanja za fleksibilna območja, toga maska za FR-4; brezhiben prehod |
| Komponente montaže | Površinska motena, skozi luknjo, mešane komponente SMT/THT; fleksibilne cone lahko vključujejo ojačevalce |
| Toplotno upravljanje | Vgrajene bakrene ravnine in termični vias za upravljanje območij žarišč |
| Standardi kakovosti | IPC-6013 (Flex), IPC-6012 (togi), IPC-6018 (Rigid-Flex), IPC-A-600 razred 2; ROHS / Skladnost |
Kateri so najbolj kritični oblikovni in procesni premisleki pri načrtovanju mešanega sklopa PCB?
Združljivost materiala in načrtovanje skladov
Medsebojno delovanje med togimi FR-4 in prilagodljivimi poliimidnimi plastmi je treba skrbno oblikovati, da se izognete delaminaciji med Flexom. Nadzor koeficienta toplotne ekspanzije (CTE) po plasteh zagotavlja dolgoročno zanesljivost s toplotnimi cikli.
Sled in integriteta v fleksibilnih conah
Flex cone zahtevajo strožje tolerance: tanjše bakrene plasti, nadzorovane sledi/prostor in optimizirajo z oblikovanjem (npr. Napolnjene in prevlečene mikrovije), da se upirajo utrujenosti pred upogibanjem.
Upogibanje polmera, fleksibilno življenjsko dobo in mehanski stres
Določitev ustreznih polmerov upogiba (debelina ≥ 10 ×) in prevod testiranja fleksibilnega življenja v predvidenih dinamičnih pogojih zagotavlja, da fleksibilni odseki prenesejo operativno gibanje.
Integracija točk za sestavljanje komponent
Začasni ali trajni stisni (npr. FR-4 listi ali poliimid, ki ga podpira lepilo) se pogosto uporabljajo za simulacijo toge podpore med sklopom SMT/THT na fleksibilnih conah, pri čemer zagotavljajo natančno namestitev in spajkanje, nato pa jih odstranite.
Termično in signalno usmerjanje
Mešani PCB pogosto kombinirajo vezje z veliko močjo ali RF. Pravilna toplotna prek nizov in zemeljskih ravnin, združena s skrbno dodelitev plasti, ohranja celovitost signala in odvajanje toplote.
Izdelava in kompromisi stroškov
Uravnoteženje kompleksnosti v primerjavi s stroški: povečanje števila plasti, mikrovije ali težkega bakra zvišuje ceno. Zgodnji pregledi DFM (zasnovo za proizvodnjo) so bistveni za potrditev izvedljivosti in stroškovne učinkovitosti.
Zmogljivosti za testiranje in pregled
Mešani dizajni lahko omejijo standardne AOI ali rentgen; Za potrditev povezljivosti in namestitve komponent bodo morda potrebni po meri, fleksibilni testni naboji ali testiranje letečih sonde.
V1: Za kaj se uporablja mešani sklop PCB?
A1: Zaposlen je, če toge rešitve zaostajajo-kot so nosljive izdelke, zložljive naprave, medicinski vsadki, matriki senzorjev vesoljskih senzorjev-vsaka aplikacija, ki zahteva prožnost, kompaktnost in zanesljivost.
V2: Kako lahko zagotovite zanesljivost med prehodi z fleksibilnimi prehodi?
A2: S skrbnim oblikovanjem stališča (ujemanje CTE), nadzorovanih polmerov upogib, epoksi ali lepilnega vezanja v prehodnih conah, pravilno prek obloge in testiranjem pod simuliranimi mehanskimi cikli.
Mešani sklop PCB stoji v ospredju sodobne zasnove elektronike - izliva neprimerljivo integracijo togih in fleksibilnih tehnologij. Ključno je v natančnem načrtovanju skladov, sledenja/prek natančnosti, mehanskem testiranju fleksiranja, analizi DFM in strogih QA, da se zagotovi tako uspešnost kot stroškov.
Če je pravilno opravljeno - počutje strokovnih pravil za oblikovanje, robustni materiali in natančna proizvodnja - mešani sklop PCB odklene nove možnosti izdelka v naprednih nosljivih izdelkih, medicinskih, vesoljskih, avtomobilskih in potrošniških napravah.
ObFanway, prinašamo dve desetletji strokovnega znanja na področju napredne PCB in toge-flex izdelave. Naše mešane storitve montaže PCB združujejo visokokakovostne materiale, vodilne standarde v industriji (skladnost z IPC, ROHS/REACH) in prilagojeno podporo DFM za doseganje trajnih, visokozmogljivih rešitev v obsegu.
Ne glede na to, ali se prototizirate ali povečujete za proizvodnjo velikega obsega, naša ekipa zagotavlja odličnost oblikovanja do dostave.Kontaktirajte nasDanes dvignite svoje modele izdelka z natančno opremljenimi mešanimi raztopinami za sestavljanje PCB.
