Neusmiljeno prizadevanje za manjše, hitrejše in zmogljivejše elektronske naprave je spodbudilo pomembne inovacije v tehnologiji tiskanih vezij. PCB-ji visoke gostote (HDI) so postali temelj današnje najnaprednejše elektronike – od pametnih telefonov in nosljivih naprav do avtomobilskih varnostnih sistemov in medicinskih vsadkov. Preverjamo, kaj narediHDI PCBse razlikuje od običajnih plošč, vključene ključne tehnologije in kakoFanwayProizvodne zmogljivosti podjetja podpirajo proizvodnjo teh kompleksnih, visoko zanesljivih plošč. Raziskujemo vidike oblikovanja, izbiro materialov in standarde kakovosti, ki opredeljujejo sodobno izdelavo HDI.
Razvoj tehnologije PCB
Tiskano vezje je osnova skoraj vsake elektronske naprave. Ko so naprave postale zmogljivejše in kompaktnejše, so se zahteve po PCB-jih močno povečale. Standardni tiskani vezji s komponentami skozi luknje in širšimi sledmi ne zadostujejo več za številne sodobne aplikacije. Potreba po večji gostoti komponent, večjih hitrostih signala in zmanjšanih faktorjih oblike je spodbudila sprejetje tehnologije povezovanja visoke gostote.
PCB-ji HDI dosegajo večjo gostoto ožičenja na enoto površine s kombinacijo tanjših linij in presledkov, manjših prehodov in večje gostote priključnih ploščic. Te plošče omogočajo integracijo več funkcionalnosti v manjše prostore – zahteva za aplikacije, ki segajo od komunikacijske infrastrukture 5G do medicinske diagnostične opreme in naprednih sistemov za pomoč voznikom v vozilih.
Tehnologija Fanwayje kitajski ponudnik storitev elektronske proizvodnje z več kot 12-letnimi izkušnjami pri izdelavi, sestavljanju in testiranju tiskanih vezij. Podjetje ponuja celovite rešitve od postavitve in oblikovanja tiskanega vezja do dostave končnega izdelka. Ta članek zagotavlja objektiven pogled na tehnologijo PCB HDI, vključene proizvodne procese in zmogljivosti, zaradi katerih je Fanway partner za stranke, ki potrebujejo rešitve za medsebojno povezovanje visoke gostote.

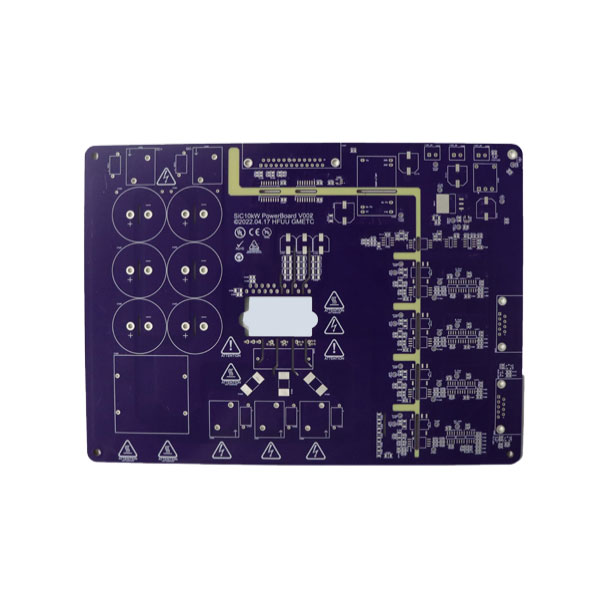

Po čem se HDI PCB razlikuje?
PCB-ji HDI se od običajnih PCB-jev razlikujejo po več ključnih lastnostih, ki omogočajo večjo gostoto komponent in boljše električne zmogljivosti.
Finejše širine sledi in razmiki
Plošče HDI lahko dosežejo širino sledi in razmike, ki so tako majhni kot 2,5 mil (0,0635 mm) ali celo manj. To omogoča več usmerjanja v določenem območju, kar omogoča povezovanje komponent z velikim številom nožic, kot so BGA (Ball Grid Arrays), ne da bi potrebovali več plasti ali prevelike plošče.
Microvias
Za razliko od tradicionalnih skoznjih odprtin, ki potekajo skozi celotno debelino plošče, so mikrovie majhnega premera, običajno manj kot 150 μm, ki povezujejo sosednje plasti. Manjša velikost omogoča več odprtin na danem območju in zmanjša prostor, ki ga porabijo same odprtine.
Slepe in zakopane poti
Slepi prehodi povezujejo zunanjo plast z notranjo plastjo, ne da bi predrli celotno ploščo. Zakopane odprtine povezujejo notranje plasti, ne da bi dosegle zunanje površine. Ti tipi prehodov omogočajo bolj zapletene medsebojne povezave brez porabe prostora na zunanjih plasteh.
Tanjši dielektrični materiali
Izolacijske plasti med bakrenimi plastmi so tanjše pri ploščah HDI, kar prispeva k zmanjšani skupni debelini plošče in izboljšani celovitosti signala prek krajših signalnih poti.
Te funkcije skupaj omogočajo znatno zmanjšanje velikosti plošče – včasih do 60 % v primerjavi z običajnimi oblikami – ob ohranjanju ali izboljšanju električne zmogljivosti.
Klasifikacija PCB HDI in ravni zapletenosti
Vse plošče HDI niso enake. Kompleksnost zasnove HDI je običajno kategorizirana glede na število vgradnih plasti in vključenih struktur prehodov.
Visokozmogljive naprave, infrastruktura 5G, sistemi AI
HDI razred 4
4+N+4
Izjemno visoko
Vrhunske aplikacije, pakiranje polprevodnikov
"N" v zapisu strukture predstavlja število jedrnih plasti. Kompleksnejše plošče zahtevajo bolj sofisticirane proizvodne procese in strožji nadzor nad procesom.
Fanwayje razvil proizvodne zmogljivosti za podporo širokemu spektru zahtev HDI PCB. Naslednja tabela povzema ključne zmožnosti, ki so na voljo.
Zmogljivost
Razpon
Število plasti
1 – 108 plasti
Debelina končne plošče
0,2 mm – 10,0 mm
Največja velikost plošče
610 mm × 1200 mm
Končna debelina bakra
0,5 oz – 12 oz
Najmanjša širina vrstice / presledek
2,5 mil / 2,5 mil
Najmanjša velikost končane luknje
0,1 mm
Največje razmerje stranic
25:1
Toleranca nadzora impedance
±10 %
Podjetje ponuja tudi vrsto površinskih premazov, vključno s HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP in zlatimi prsti, kar strankam omogoča, da izberejo ustrezen zaključek za svojo posebno uporabo in okoljske zahteve.
Standardi kakovosti in certificiranja
HDI PCB se običajno uporabljajo v aplikacijah, kjer je zanesljivost ključnega pomena.Fanwayvzdržuje več certifikatov kakovosti, ki odražajo njegovo zavezanost izpolnjevanju mednarodnih standardov.
• ISO 9001:2015– Certificiranje sistema vodenja kakovosti.
• IATF 16949:2016– Standard vodenja kakovosti v avtomobilski industriji.
• ISO 13485:2016– Certificiranje sistema vodenja kakovosti medicinskih pripomočkov.
Podjetje se prav tako drži standardov IPC, vključno z IPC-A-600G za sprejemljivost tiskanih plošč in IPC-6012 za specifikacijo zmogljivosti togih tiskanih vezij. Proizvodnja PCB HDI je na voljo za standarde IPC Class 2 in Class 3, pri čemer razred 3 predstavlja najvišjo raven za kritične aplikacije.
Okoljska skladnost vključuje varnostni certifikat UL, skladnost z RoHS za omejitev nevarnih snovi in skladnost s kemikalijami REACH.
Pogosto zastavljena vprašanja
V: Kakšna je razlika med standardnim PCB in HDI PCB?
O: PCB-ji HDI imajo manjše širine sledi (do 2,5 mil), manjše odprtine (mikrovine pod 150 μm) in večjo gostoto priključnih ploščic. Omogočajo bolj kompaktno zasnovo z boljšo celovitostjo signala v primerjavi s standardnimi tiskanimi vezji.
V: Kaj so mikroviji in zakaj so pomembni?
O: Microvias so prehodi majhnega premera, običajno manj kot 150 μm, ki povezujejo sosednje plasti. Njihova manjša velikost omogoča večjo gostoto usmerjanja in zmanjšuje prostor, ki ga porabi struktura prehoda.
V: Kakšno je največje število slojev, ki jih lahko proizvede Fanway za PCB HDI?
O: Fanway lahko proizvaja tiskana vezja HDI z do 108 plastmi, odvisno od konstrukcijskih zahtev in izbire materiala.
V: Katere certifikate ima Fanway za proizvodnjo PCB HDI?
O: Fanway ima certifikate ISO 9001:2015, IATF 16949:2016 in ISO 13485:2016. Podjetje se prav tako drži standardov IPC in vzdržuje skladnost z UL, RoHS in REACH.
V: Kakšne površinske obdelave so na voljo za PCB HDI?
O: Razpoložljivi zaključki vključujejo HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP in zlate prste. Izbira je odvisna od zahtev aplikacije za spajkanje in okoljskih pogojev.
Zaključek
HDI PCBtehnologija je postala bistvena za sodobne elektronske naprave, ki zahtevajo večjo funkcionalnost v manjših oblikah. Kombinacija finejših sledi, mikrovijev in naprednih materialov omogoča dizajne, ki ne bi bili mogoči s konvencionalno tehnologijo PCB.
Fanwayponuja obsežen nabor proizvodnih zmogljivosti tiskanih vezij HDI s številom slojev do 108, najmanjšo širino sledi 2,5 mila in podporo za vrsto visokofrekvenčnih in hitrih materialov. Certifikati kakovosti podjetja – vključno z ISO 9001, IATF 16949 in ISO 13485 – odražajo njegovo predanost izpolnjevanju zahtev avtomobilskih, medicinskih in drugih zahtevnih aplikacij.
Z možnostmi hitre izdelave prototipov in brezplačno analizo DFM Fanway nudi praktično podporo strankam, ki razvijajo nove HDI modele. Če iščete zanesljivega partnerja za vaš projekt, vas vabimostikFanwaydanes. Tehnična ekipa lahko zagotovi smernice za načrtovanje, priporočila za materiale in konkurenčne cene, prilagojene vašim posebnim zahtevam. Za začetek pogovora se obrnite na spletno mesto podjetja ali e-pošto.
