Fanway je specializiran za zagotavljanje učinkovitih in zanesljivih storitev montaže PCB od konca do konca, natančno prilagojene vašim edinstvenim zahtevam za pospešitev uspeha vašega izdelka.

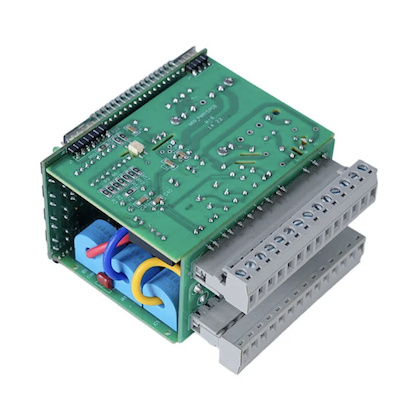

Sklop tiskanega vezja visoke gostote s storitvijo BGA Package podjetja Fanway je primeren za procesorje AI, telekomunikacijsko opremo, medicinske naprave in industrijske krmilnike. Paketi BGA so izdelani s silikonsko matrico za obdelavo, medsebojno plastjo, ki povezuje matrico s substratom, in spajkalno kroglico na spodnji strani, ki se pritrdi na PCB. Ta zasnova zagotavlja visoko gostoto povezave, kratke signalne poti za boljšo električno zmogljivost, učinkovit prenos toplote na ploščo in funkcijo samoporavnave med spajkanjem, ki popravi manjše odmike pri namestitvi. Naša storitev upravlja celoten potek dela od podpore za postavitev PCB do montaže in končnega pregleda.
Paketi BGA se povežejo s tiskanim vezjem prek niza spajkalne kroglice na spodnji strani komponente. Med postopkom reflowa se vse spajkalne kroglice hkrati segrejejo do tališča. Površinska napetost staljene spajke potegne komponento v natančno poravnavo s ploščami PCB, kar hkrati tvori električne, mehanske in toplotne povezave. Ta učinek samoporavnave kompenzira manjše napake pri namestitvi in je razlog, da lahko sklopi BGA kljub majhnim korakom dosežejo visoke izkoristke.
Embalaža BGA je glavna izbira za vrhunske čipe zaradi naslednjih prednosti.
Visoka gostota
Podpira na stotine ali tisoče povezav v kompaktnem odtisu, kar omogoča kompleksne zasnove.
Vrhunska električna zmogljivost
Prihaja iz kratkih medsebojnih povezovalnih poti, ki zmanjšujejo induktivnost in upor ter učinkovito zmanjšujejo popačenje visokofrekvenčnega signala za RF in aplikacije visoke hitrosti.
Boljše toplotno upravljanje
Do tega pride, ker spajkalne kroglice učinkoviteje prevajajo toploto na PCB kot tradicionalni kabli.
Učinek samoporavnave
Površinska montaža tiskanega vezja v ploščah BGA pomeni, da površinska napetost staljene spajke med reflowom samodejno popravi manjša odstopanja pri namestitvi, kar izboljša izkoristek montaže.
Sklop tiskanih vezij visoke gostote s paketom BGA je najzahtevnejši segment sestavljanja SMT. Vsak korak zahteva natančen nadzor za doseganje zanesljivih spojev.
1. Oblikovanje plošče PCB
Obstajata dve možnosti. Blazinice NSMD nimajo spajkalne maske čez robove blazinice, kar zagotavlja dosledne dimenzije in močnejše mehanske spoje. Blazinice SMD imajo spajkalno masko, ki pokriva robove blazinice, koncentrira toplotno obremenitev in povzroči manjšo učinkovito površino spajkanja. Za hitra digitalna vezja je prednost NSMD. Ko se korak BGA zmanjša na 0,5 mm ali manj, postane potrebna vmesna blazinica, ker se tradicionalna pahljačasta pasja kost ne prilega. Ploskost prek polnila in plošče je kritična. Neravne površine ustvarjajo praznine med prelivanjem.
2. Oblikovanje šablone
Zasnova šablone določa količino spajkalne paste. Za sklope BGA z majhnim korakom so potrebne lasersko izrezane in elektropolirane šablone s kompenzacijo velikosti zaslonke. Za BGA z razmikom 0,4 mm je debelina šablone običajno 0,1 mm. Velikost in oblika zaslonke sta prilagojeni, da se doseže pravilen volumen paste za vsako velikost BGA kroglice.
3. Namestitev
Komponente BGA so nameščene z uporabo avtomatizirane opreme za dvig in namestitev z vizualno poravnavo. Natančnost namestitve +/- 0,03 mm zagotavlja, da se vsaka spajkalna kroglica poravna z ustrezno blazinico.
4. Reflow spajkanje
Reflow profil je najbolj kritičen parameter pri sestavljanju BGA. Profil je sestavljen iz štirih stopenj. Predgretje uporablja hitrost rampe od 1 do 3 °C na sekundo, s čimer zmanjša temperaturno razliko med BGA in PCB, da prepreči zvijanje. Namakanje zadrži pri 150 do 200 °C 60 do 90 sekund, aktivira tok in odstrani okside. Reflow doseže najvišjo temperaturo od 235 do 245 °C za brezsvinčeni SAC305, s časom nad likvidusom od 60 do 90 sekund. Hlajenje uporablja hitrost hlajenja od 2 do 4 °C na sekundo, s čimer se izboljša struktura zrn za izboljšano življenjsko dobo. Temperature pod minimumom povzročajo hladne spoje. Temperature nad najvišjo vrednostjo poškodujejo notranjo strukturo komponente BGA.
Storitev PCB Circuit Board visoke gostote s paketom BGA podjetja Fanway vključuje naslednje tehnične zmogljivosti.
Razpon velikosti BGA: Sestavljanje komponent BGA od 1x1 mm do 50x50 mm, ki zajema mikro BGA za prenosne naprave in FCBGA velikega telesa za visoko zmogljive procesorje.
Velikost igrišča: Najmanjši naklon 0,4 mm z natančnostjo postavitve +/- 0,03 mm. Nakloni pod 0,4 mm se ocenjujejo od primera do primera.
Število plasti plošče: Podpora za montažo plošč od 1 do 108 plasti, ki pokriva preproste dvostranske plošče prek zapletenih hrbtnih plošč z visokim številom plasti.
Debelina plošče: Podpira ploščo debeline od 0,2 mm do 10,0 mm, ki pokriva upogibna vezja skozi toge hrbtne plošče.
Podpora za pasivne komponente: Sestavlja pasivne komponente vse do 01005 in 0201 poleg paketov BGA na isti plošči.
Spajkalne kroglice: Podpira tako osvinčene kot tudi nesvinčene spajkalne zlitine.
Certifikati: ISO9001, ISO14001, ISO13485, RoHS, IPC.
Sestav tiskanega vezja BGA je bistven za aplikacije, ki zahtevajo visoko gostoto V/I, celovitost signala in toplotno zmogljivost. Sklop tiskanega vezja visoke gostote s paketom BGA služi tem ključnim sektorjem.
AI in visoko zmogljivo računalništvo: GPU-ji, pospeševalniki AI in strežniški procesorji uporabljajo velike pakete FCBGA s tisočimi povezavami.
Telekomunikacije: Čipi osnovnega pasu 5G, omrežni procesorji in preklopni ASIC-ji zahtevajo BGA s finim korakom za hiter prenos podatkov.
Medicinski pripomočki: Oprema za diagnostično slikanje, monitorji bolnikov in prenosni medicinski instrumenti uporabljajo BGA za kompaktno in zanesljivo elektroniko.
Industrijski nadzor: PLC-ji, motorni pogoni in krmilniki za avtomatizacijo uporabljajo BGA za procesiranje in komunikacijske funkcije.
Zabavna elektronika: Pametni telefoni, tablični računalniki in nosljive naprave uporabljajo mikro BGA za prostorsko omejene dizajne.
Oprema za natančno namestitev
Natančnost postavitve +/- 0,03 mm podpira BGA z majhnim korakom do 0,4 mm.
Nadzorovano profiliranje reflowa
Večconske pečice za reflow omogočajo natančne toplotne profile za različne vrste paketov BGA in spajkalne zlitine.
Rentgenski pregled
2D in 3D rentgenski sistemi preverjajo kakovost spojev za vsak BGA na vsaki plošči.
BGA Predelava in Reballing
Namenske postaje za predelavo z nadzorovanimi toplotnimi profili izvajajo odstranjevanje BGA, čiščenje blazinic, reballing in zamenjavo po standardih IPC-7711/7721.
Podpora za oblikovanje
Posvetovanje o postavitvi tiskanega vezja za optimizacijo usmerjanja BGA, vključno s priporočili za načrtovanje ploščic in strategijami via-in-pad.
Popolna storitev
Od optimizacije postavitve tiskanega vezja prek nabave komponent, sestavljanja, pregleda in predelave, vse prek ene same kontaktne točke.
Certifikati
ISO9001, ISO14001, ISO13485, RoHS, IPC, s postopki sestavljanja, skladnimi s standardoma IPC-A-610 in IPC-7095.
Fanway ponuja prilagojene sklope tiskanih vezij visoke gostote s storitvami paketa BGA, prilagojenimi posebnim zahtevam oblikovanja in proizvodnje.
Podpora za oblikovanjeNaša inženirska ekipa sodeluje z vami med fazo postavitve tiskanega vezja, da optimizira zasnovo ploščic, prek namestitve in razpršenega usmerjanja za pakete BGA, kar zmanjša tveganje težav pri sestavljanju pred začetkom proizvodnje.
Nabava komponentNabavo komponent BGA izvajamo prek pooblaščenih dobavnih verig, s čimer zagotavljamo pristnost in sledljivost. Za komponente z dolgimi dobavnimi dobami ali stanjem ob koncu življenjske dobe nudimo alternativna priporočila.
Možnosti sestavljanjaStoritve vključujejo sestavljanje prototipa, serijsko proizvodnjo, predelavo, reballing in zamenjavo komponent. Prilagajamo se vašim fazam projekta in zahtevam urnika.
Testiranje po meriTestni protokoli so opredeljeni za vsak projekt in se ne uporabljajo enotno. Inšpekcijo in testiranje prilagodimo specifični vrsti paketa BGA, kompleksnosti plošče in zahtevam aplikacije.
Pakiranje in dostavaPlošče so očiščene, prevlečene, če je določeno, zapakirane v skladu s standardi ESD in poslane s celotno dokumentacijo o sledljivosti na vašo določeno lokacijo.
V: Kakšen je najmanjši korak BGA, ki ga lahko sestavi Fanway?
O: Fanway standardno podpira sestavljanje BGA do 0,4 mm koraka. Nakloni pod 0,4 mm se ocenjujejo od primera do primera.
V: Ali Fanway zagotavlja podporo pri oblikovanju za sestavljanje BGA?
O: Da. Fanway ponuja svetovanje o postavitvi tiskanega vezja za optimizacijo usmerjanja BGA, vključno s priporočili o zasnovi ploščic, polnjenju prek ploščic in strategijah razpršitve.
V: Kakšen je tipičen čas za sestavljanje BGA?
O: Prototipni sklopi BGA so običajno odposlani v 5 do 7 delovnih dneh. Količinska naročila so načrtovana glede na razpoložljivost komponent in kompleksnost plošče. Na voljo so hitre storitve.
V: Ali lahko Fanway predela BGA, ki je odpovedal?
O: Da. Fanway zagotavlja odstranjevanje BGA, čiščenje blazinic, reballing in zamenjavo z namenskimi postajami za predelavo z nadzorovanimi toplotnimi profili. Predelava se izvaja po standardih IPC-7711/7721.
V: Katere vrste paketov BGA podpira Fanway?
O: Fanway podpira pakete PBGA, CBGA, FCBGA, Micro BGA in LGA ter µBGA, CTBGA, CABGA, CVBGA in VFBGA.
