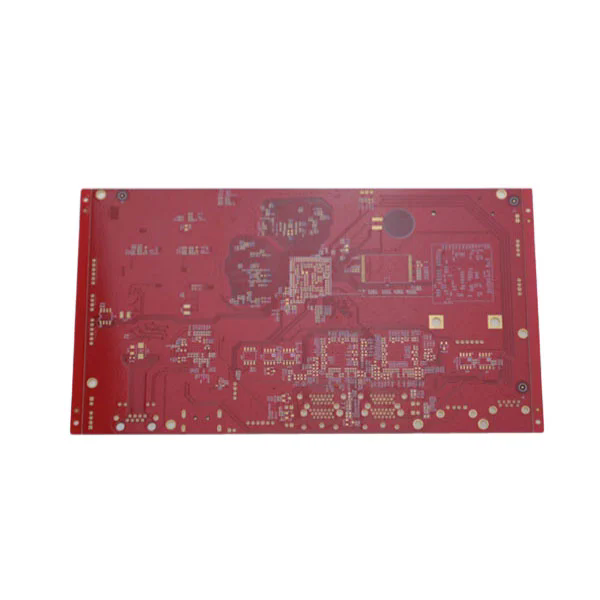

V današnji digitalni dobi skoraj vsaka sodobna naprava - od pametnih telefonov in medicinske opreme do avtomobilskih krmilnih sistemov - na tiskanih vezjih (PCB). Medtem ko se enoslojni in dvoslojni PCB že desetletja pogosto uporabljajo, je povpraševanje po zmogljivejših in kompaktnih napravah narediloVečplastni PCBindustrijski standard v visokozmogljivi elektroniki.
Večplastni PCB je sestavljen iz treh ali več prevodnih bakrenih plasti, zloženih skupaj, ločenih z izolacijskim materialom, znanim kot dielektrik. Za razliko od eno- ali dvostranskih plošč, večplastni PCB-ji omogočajo oblikovalcem, da dosežejo zapleteno usmerjanje, večjo funkcionalnost in izboljšano zanesljivost. Ta arhitektura ne samo optimizira pretok signala, ampak tudi znatno zmanjša elektromagnetne motnje, kar je glavna skrb v vezjih visokih hitrosti.
Prednosti večplastnih PCB -jev presegajo njihovo strukturno zapletenost. Proizvajalcem omogočajo, da zgradijo manjše, lažje in trpežnejše naprave, ne da bi pri tem žrtvovali procesno moč ali učinkovitost. Ne glede na to, ali so v vesoljski, telekomunikacijah ali medicinski tehnologiji vsestranskost večplastnih PCB -jev postala temelj inovacij.
Na temeljni ravni večplastni PCB rešujejo problem omejenih ozkih grmov in zmogljivosti. Z zlaganjem več plasti bakra oblikovalci pridobijo sposobnost, da bolj inteligentno usmerjajo signale in se izognejo težavam z zastoji, ki se pojavljajo s tradicionalnimi dvoplastnimi ploščami. To je eden ključnih razlogov, zakaj večplastni PCB dominirajo industrije, kjer sta tako miniaturizacija kot tudi zmogljivost.
Delovno načelo večplastnih PCB leži v svoji večplastni zasnovi. Vsak prevodni sloj je vrezan z vzorci vezja, medtem ko Vias (skozi luknje, slepi vias ali zakopani vias) te plasti povežejo, da omogočajo brezhibno električno komunikacijo. Dielektrične plasti izolirajo bakrene plasti in tako zagotavljajo, da električni signali potujejo z minimalnimi motnjami in največjo učinkovitostjo.
Če želite bolje prikazati profesionalne parametre tipičnega večplastnega PCB, razmislite o naslednji tabeli:
| Parameter | Specifikacijski obseg |
|---|---|
| Število slojev | 4 do 40+ plasti |
| Osnovni material | Fr4, visok tg fr4, rogers, poliimid |
| Debelina bakra | 0,5 oz do 3 oz na plast |
| Debelina plošče | 0,4 mm do 5,0 mm |
| Min. Velikost luknje | 0,1 mm |
| Površinski zaključek | Hasl, enig, osp, potopno srebro |
| Nadzor impedance | ± 10% toleranca |
| Delovna temperatura | -40 ° C do +150 ° C. |
| Barva spajkalne maske | Zelena, črna, bela, modra, rdeča |
Ti parametri odražajo ne le inženirske zmogljivosti, ampak tudi možnosti prilagajanja, ki jih lahko ponudijo proizvajalci. Na primer, izbira materialov High-TG FR4 ali Rogers zagotavlja toplotno odpornost in stabilnost v zahtevnih okoljih, kot so avtomobilski radarski sistemi ali vesoljska avionika. Debelina bakra je ključna za ravnanje s tokovnimi obremenitvami, medtem ko nadzor impedance neposredno vpliva na visokofrekvenčni prenos signala.
Proces načrtovanja večplastnega PCB vključuje več korakov: shematično ustvarjanje, načrtovanje niza, usmerjanje in simulacijsko testiranje. Inženirji morajo skrbno uravnotežiti električne, toplotne in mehanske zahteve. Slabo načrtovanje lahko privede do pregrade, pregrevanja ali izgube signala, zato je večplastna zasnova PCB veljala za znanost in umetnost.
Poleg tega je napredek v tehnologiji izdelave PCB-na primer laserskih mikrovij, HDI (medsebojne povezave z visoko gostoto) in vgrajene komponente-porinil večplastne plošče na nove višine zmogljivosti. Te funkcije sodobnim PCB omogočajo podporo 5G, IoT, naprave za umetno inteligenco in opremo za medicinsko diagnostiko naslednje generacije.
Razlog, zakaj panoge vse pogosteje izbirajo večplastne PCB, je jasen: zagotavljajo vrhunsko zmogljivost in zanesljivost v primerjavi z enoplastnimi ali dvoslojnimi alternativami. Tu je nekaj najpomembnejših prednosti, ki pojasnjujejo njihovo široko sprejetje:
Visoka celovitost signala: z nadzorovano impedanco in večplastnimi ravninami večplastni PCB minimizirajo izkrivljanje signala. To je ključnega pomena za hitre aplikacije, kot so podatkovni strežniki in 5G osnovne postaje.
Kompaktna zasnova: zlaganje slojev navpično zmanjšuje potrebo po večjih površinah deske, kar proizvajalcem omogoča, da izdelke naredijo manjše in lažje, ne da bi izgubili moč.
Izboljšana trajnost: Večplastni PCB so zgrajeni s kakovostnimi materiali, ki prenesejo okoljski stres, vključno s temperaturnimi nihanji, vibracijami in mehanskim šokom.
Zmanjšane elektromagnetne motnje (EMI): uporaba zemeljskih ravnin in strateško usmerjanje pomagata zaščititi občutljiva vezja pred hrupom, kar zagotavlja dosledno delovanje.
Vsestranskost: Od potrošniških pripomočkov do satelitov so večplastni PCB prilagodljivi različnim panogam in aplikacijam.
Na primer, v avtomobilski industriji večplastni PCBS Power Power Advanced Systems Assistance Assistance gonilnika (ADAS), infotainment v vozilih in sistemi za upravljanje baterij v električnih vozilih. V medicinski opremi so bistvenega pomena za MRI skenerje, spodbujevalnike in slikovne sisteme, kjer lahko zanesljivost pomeni življenje ali smrt. V telekomunikacijskem sektorju večplastni PCB omogočajo visokofrekvenčni prenos podatkov na kompaktne naprave, ki zahtevajo stabilno povezljivost.
Sposobnost večplastnih PCB-jev, da uravnotežijo zmanjšanje velikosti, izboljšanje uspešnosti in zanesljivost, omogočajo izbiro v sodobnem elektronski ekosistemu.
V1: Kakšna je glavna razlika med večplastnim PCB in dvoplastnim PCB?
Dvojni plast PCB ima samo dve prevodni plasti, ki omejujeta kompleksnost usmerjanja vezja. Vendar večplastni PCB zloži tri ali več prevodnih plasti, kar omogoča več kompaktnih modelov, boljšo celovitost signala in večjo zmogljivost. Zaradi tega je večplastni PCB-ji najprimernejša izbira za aplikacije za visoko hitrost, visoko gostoto in visoko zanesljivost.
V2: Kako dolgo večplastni PCB običajno traja v zahtevnih aplikacijah?
Življenjska doba večplastne PCB je odvisna od izbire materiala, delovnega okolja in kakovosti proizvodnje. Z visokim TG FR4 ali specializiranimi materiali, kot je poliimid, lahko večplastni PCB traja 10–20 let ali več v industrijskih ali vesoljskih aplikacijah. Pravilno upravljanje s toploto in površinsko končanje še povečata trajnost.
