Tiskano vezje (PCB)je hrbtenica skoraj vseh elektronskih naprav – od potrošniških pripomočkov do industrijskih krmilnih sistemov. Plošča zagotavlja mehansko podporo in električno povezavo med elektronskimi komponentami. V današnjem svetu, ki ga poganja elektronika, so dizajn, material in kakovost izdelave tiskanega vezja ključnega pomena za zmogljivost, zanesljivost in ceno.
Zagotavljajo kompakten, ponovljiv in zanesljiv način povezovanja komponent.
Zagotavljajo celovitost signala, distribucijo energije in toplotno upravljanje.
S trendi, kot so miniaturizacija, 5G, AI in IoT, postajajo napredni PCB-ji (npr. HDI, rigid-flex) osrednji del inovacij.
Svetovni trg PCB naj bi do leta 2032 dosegel ~117,53 milijarde USD, kar odraža veliko povpraševanje.
Pri izbiri tiskanega vezja se boste običajno soočili z odločitvijo medFR4 (togo)inRigid-Flex (hibrid togega + fleksibilnega). Izbira je odvisna od mehanskih, električnih in konstrukcijskih omejitev vašega izdelka. Spodaj so vodena vprašanja »kako / zakaj / kaj«, ki vam bodo pomagala pri odločitvi:
| Upoštevanje | Ključno vprašanje | Tipična navodila |
|---|---|---|
| Mehanska obremenitev in upogibanje | Koliko upogibanja ali upogibanja bo plošča doživela v svojem življenjskem ciklu? | Uporabite Rigid-Flex, če je potrebno pogosto upogibanje ali zlaganje; FR4, če plošča ostane ravna. |
| Omejitve glede prostora in teže | Zakaj sta teža ali kompaktnost kritični? | Rigid-Flex lahko zmanjša potrebo po priključkih in ožičenju med ploščami ter prihrani prostor in težo. |
| Stroški in donos | Kakšen je vaš proračun in pričakovani obseg? | FR4 je preprostejši in stroškovno učinkovit pri velikih količinah; Rigid-Flex ima višjo kompleksnost postopka in stroške. |
| Celovitost signala in število slojev | Koliko plasti/kako gostote so vaše sledi? | Oba lahko podpirata veliko število slojev, toda flex pa lahko pomaga pri usmerjanju v omejenih prostorih. |
| Toplota, vibracije, zanesljivost | Zakaj dati prednost vzdržljivosti in zanesljivosti? | Rigid-Flex se pogosto bolje obnese pri udarcih in tresljajih, vendar mora biti skrbno zasnovan. |
Zdaj pa podrobno preučimo obe različici.

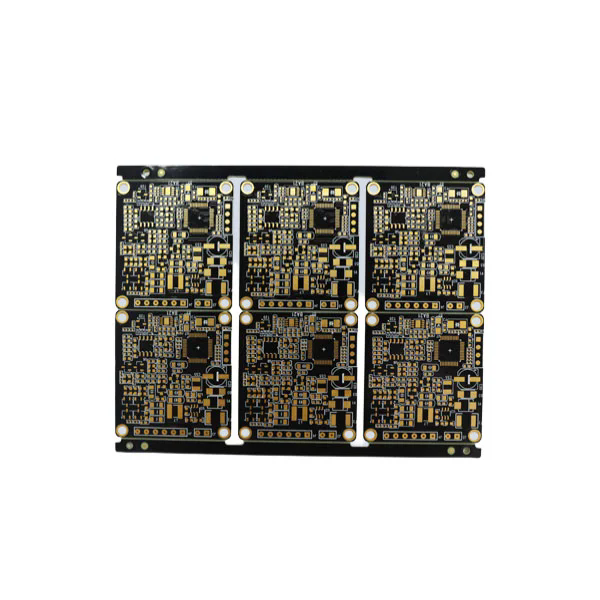

FR4 je najpogosteje uporabljen substrat za toge PCB. "FR" pomeniZaviralec gorenja, in "4" je razred materiala. Sestavljen je iz tkanine iz steklenih vlaken z vezivom iz epoksi smole.
Spodaj je tabela tipičnihFR4 PCBparametri (te številke se lahko razlikujejo glede na dobavitelja in razred Tg):
| Parameter | Tipična vrednost/razpon | Opombe / pomembnost |
|---|---|---|
| Dielektrična konstanta (Dk) | 3,8 – 4,8 (pri 1 MHz) | Vpliva na nadzor impedance in zakasnitev signala. |
| Faktor disipacije (Df) | ~0,009 (pri 1 MHz) | Tangens izgube: izguba signala pri visoki frekvenci. |
| Električna trdnost | 800 – 1800 V/mil | Dielektrična prebojna trdnost. |
| Tg (temperatura steklastega prehoda) | 130 °C, 140 °C, 150 °C, 170 °C | Višji Tg zagotavlja boljšo toplotno zanesljivost. |
| Debelina plošče | 0,4 mm – 3,2 mm (običajno) | Odvisno od mehanskih omejitev/prileganja. |
| Debelina bakra | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Težji baker za poti z večjim tokom. |
| Najmanjša sled/razmik | ~4 mil (0,1 mm) ali več | Odvisno od zmogljivosti izdelave. |
| Površinska obdelava | ENIG, HASL, OSP, Immersion Ag itd. | Vpliva na spajkanje, zanesljivost. |
Potrošniška elektronika (pametni telefoni, nosljivi izdelki, aparati)
Industrijske krmilne plošče, AD plošče, napajalniki
Ko plošča ostane ravna, brez potrebnega zgibanja ali upogibanja
Ni ga mogoče upogniti ali upogniti, ne da bi tvegali razpoke ali razslojevanje (zaradi toge strukture steklo+epoksi)
Za kompaktno, večsegmentno elektroniko, ki potrebuje fleksibilne medsebojne povezave, je morda prednost togo-fleksibilno

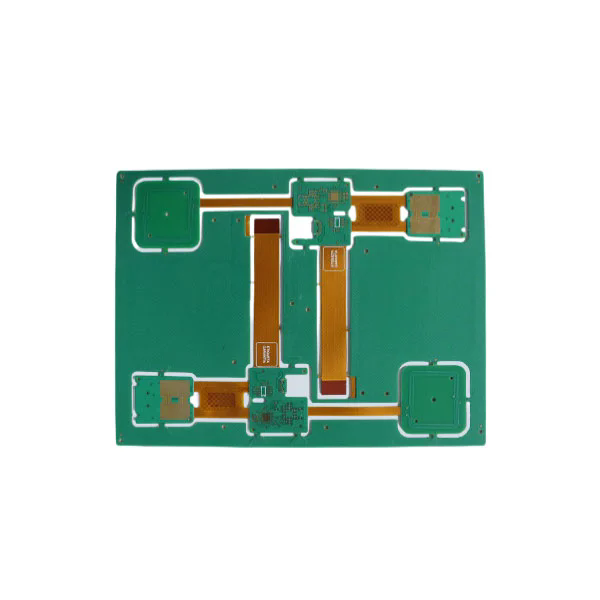

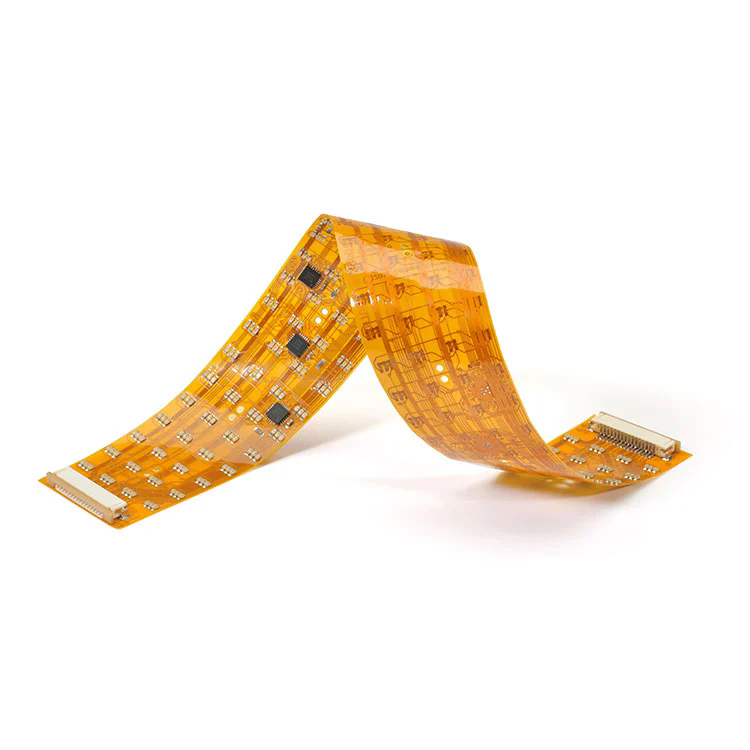

Rigid-Flex PCBzdružuje toge odseke vezja (običajno FR4) in fleksibilne odseke vezja (poliimid, poliester itd.) v eni integrirani plošči. Omogoča upogibanje, zlaganje in 3D strukturo, hkrati pa ohranja togo podporo za namestitev komponent.
Dizajn mora skrbno upravljati z upogibnimi conami (radij upogiba, zlaganje plasti, bakreni prehodi)
Togi in upogljivi sloji so laminirani z nadzorovanim lepljenjem in oprijemom.
Tipični flex materiali: poliimidne folije, pokrivne folije, lepilne plasti
Kot pregiba na plast je omejen (npr. poliimid pogosto ~0,5–2° na plast).
Iz industrijskih referenc:
| Postavka | Parameter / zmogljivost | Opombe |
|---|---|---|
| Debelina trde + fleksibilne plošče | 0,25 mm do 6,0 mm (kombinirano) | Odvisno od kombinacije plasti in strukture |
| Plasti | Do 32 plasti v nekaterih oblikah | Kombinacija večplastnega trdega + fleksibilnega |
| Najmanjša sled/razmik | 0,075 mm / 0,075 mm (≈ 3 mil) | Upogibna regija z visoko gostoto |
| Najmanjša velikost luknje / velikost blazinice | 0,10 mm / 0,35 mm | Za mikroprereze, skoznje luknje itd. |
| Največja debelina bakra | 4 oz (trdi del) | Za toge odseke težke tokove |
| Fleksibilni baker (fleksibilni del) | 0,5 – 2 oz | Svetlejša bakrena na fleksibilnem območju |
| Možnosti površinske obdelave | ENIG, potopni Ag, OSP, HASL itd. | Za toge in fleksibilne dele |
| Lepljenje in laminacija | Posebna priprava za oprijem (plazma, rjavi oksid) | Za zagotovitev flex-rigid lepljenja |
Odlično pri visokih vibracijah, udarcih, omejenih prostorih (npr. letalstvo, medicinske naprave)
Zmanjša/odpravi priključke in ožičenje med ploščami
Poenostavlja montažo z integracijo togih in prilagodljivih funkcij v enem kosu
Omogoča zlaganje 3D vezja ali strukturo v več ravninah
Večja kompleksnost izdelave, večje tveganje izkoristka
Zahteva premišljen dizajn, zlasti v upogibnih conah (polmer upogiba, razbremenitev)
Stroški na ploščo so višji, vendar se lahko stroški sistema zmanjšajo zaradi manj priključkov, kablov in korakov sestavljanja
V1: Kako debel naj bo PCB za mojo aplikacijo?
A1: Debelina PCB je odvisna od mehanskih, toplotnih in prostorskih omejitev. Tipične toge plošče FR4 segajo od 0,4 mm do 3,2 mm. Pri togo-fleksibilnih oblikah je skupna debelina pogosto med 0,25 mm in 6,0 mm. Tanjša kot je plošča, večja je prožnost, vendar se mehanska stabilnost zmanjša.
V2: Zakaj izbrati togo-fleksibilne namesto ločenih togih in upogljivih plošč?
A2: Rigid-flex zmanjša priključke, ožičenje in korake sestavljanja; izboljša zanesljivost pri tresljajih in omogoča kompaktno 3D zlaganje. V eni plošči združuje tako toge pritrdilne cone kot fleksibilne dele.
V3: Katere električne lastnosti FR4 najbolj vplivajo na celovitost signala?
A3: dielektrična konstanta (Dk) vpliva na impedanco in hitrost širjenja; faktor disipacije (Df) vpliva na izgubo signala, zlasti pri visoki frekvenci; debelina bakra in geometrija sledi prav tako igrata kritično vlogo.
