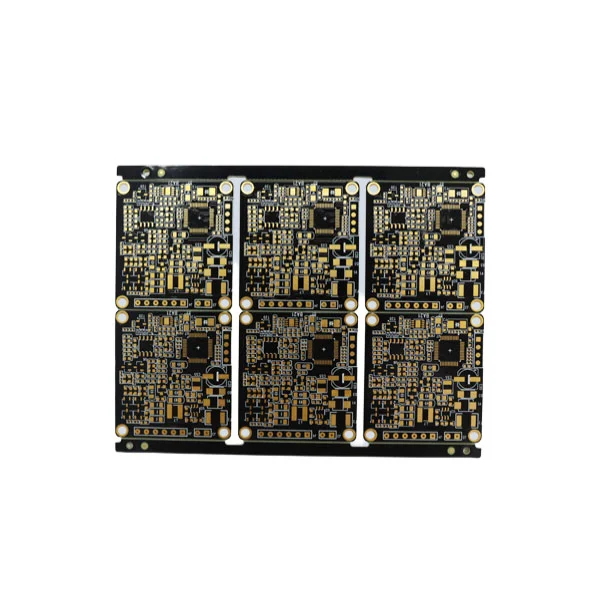

FR4 PCBje ena najpogosteje uporabljenih podlag za tiskana vezja v elektronski industriji. V tem obsežnem članku raziskujemo, kaj pomeni FR4 PCB, kako se izdeluje, kje se uporablja in zakaj ostaja temeljni material za sodobno oblikovanje in proizvodnjo elektronike.
Ta članek pojasnjuje pomen PCB FR4, njegove lastnosti, proizvodne procese, prednosti, omejitve, aplikacije v resničnem svetu in primerjave z alternativnimi materiali PCB. Zagotavlja praktične vpoglede za inženirje, hobiste, kupce in tehnološke navdušence. Našli boste tudi podroben razdelek s pogostimi vprašanji, ki odgovarja na pogosta vprašanja v zvezi s PCB-ji FR4.
AnFR4 PCBse nanaša na tiskano vezje, ki uporabljaFR4kot osnovni material. FR4 pomeni "zaviralec gorenja 4", kar je oznaka stopnje, dodeljena epoksi laminatnemu materialu, ojačanemu s steklenimi vlakni. To je de facto standardni substrat, ki se uporablja v večini elektronike zaradi svoje močne mehanske trdnosti, odlične električne izolacije in zmogljivosti delovanja v širokem temperaturnem območju.
Izraz "PCB" pomeni platformo, ki povezuje elektronske komponente prek jedkanega bakrenega vezja in prevlečenih skoznjih lukenj. V kombinaciji s FR4 tvori vzdržljivo in zanesljivo ploščo, primerno za vse, od poceni potrošniške elektronike do industrijskih nadzornih sistemov.
Izdelava tiskanega vezja FR4 vključuje več natančnih korakov za zagotovitev doslednosti in kakovosti. Osnovni elementi vključujejo bakreno folijo, laminatne plošče FR4 in niz postopkov, ki pretvarjajo surovine v funkcionalna vezja.
Izbira materiala FR4 za izdelavo PCB ponuja vrsto prednosti, zaradi katerih je idealen za številne aplikacije. Njegova uravnotežena zmogljivost, stroškovna učinkovitost in vsestranskost prispevajo k njegovi široki uporabi.
Pri izbiri materiala za oblikovanje PCB inženirji ocenijo več ključnih lastnosti, ki vplivajo na zmogljivost in zanesljivost. FR4 izkazuje ugodne lastnosti po številnih merilih.
| Lastnina | Opis | Tipična vrednost/opomba |
|---|---|---|
| Dielektrična konstanta (Dk) | Označuje sposobnost tiskanega vezja za shranjevanje električne energije. | ~4,3–4,8 |
| Toplotna stabilnost | Sposobnost vzdržati vročino brez degradacije. | Do ~130°C |
| Natezna trdnost | Odpornost na mehanske deformacije. | visoko |
| Odpornost na gorenje | Varnost v aplikacijah, kjer obstaja nevarnost požara. | Izpolnjuje oceno UL94 V-0 |
| Odpornost na vlago | Bistvenega pomena za plošče v vlažnih okoljih. | Dobro |
PCB-ji FR4 so vseprisotni zaradi svoje vsestranskosti in zanesljivosti. Spodaj je pregled aplikacij, kjer FR4 deluje izjemno dobro.
Inženirji pogosto izbirajo med FR4 in alternativnimi materiali, kot so poliimid, Rogers ali podlage s kovinskim jedrom. Vsak material nudi edinstvene prednosti, primerne za posebne potrebe.
| Material | Najboljše za | Prednosti | Omejitve |
|---|---|---|---|
| FR4 | Splošna elektronika | Stroškovno učinkovit, močan, zanesljiv | Ni idealno za visokofrekvenčno RF |
| Poliimid | Fleksibilni PCB | Visoka toplotna odpornost, fleksibilen | Višji stroški |
| Rogers | Visokofrekvenčni RF | Nizke izgube, stabilen Dk | drago |
| Kovinsko jedro | Power LED aplikacije | Odlično odvajanje toplote | Težko in drago |
V:Kaj pomeni "FR4" v PCB?
A:FR4 pomeni "zaviralec gorenja 4", kar označuje s steklom ojačan epoksidni laminat, ki je odporen proti ognju in zagotavlja strukturno trdnost PCB-jev.
V:Zakaj se FR4 tako pogosto uporablja v industriji PCB?
A:FR4 združuje mehansko trdnost, električno izolacijo, toplotno odpornost in stroškovno učinkovitost, zaradi česar je primeren za široko paleto elektronskih aplikacij.
V:Ali je mogoče FR4 uporabiti v visokofrekvenčnih RF aplikacijah?
A:Medtem ko se FR4 uporablja v nizkofrekvenčnih vezjih, visokofrekvenčna RF vezja pogosto zahtevajo materiale, kot je Rogers, ki imajo manjše dielektrične izgube za boljšo celovitost signala.
V:Kako vlaga vpliva na PCB FR4?
A:FR4 ima dobro odpornost na vlago, vendar lahko dolgotrajna izpostavljenost visoki vlagi še vedno vpliva na delovanje. Zaščitni premazi in konformni sloji pomagajo ublažiti to.
V:Je FR4 primeren za avtomobilsko elektroniko?
A:Da, FR4 se pogosto uporablja v avtomobilski elektroniki zaradi svoje toplotne stabilnosti in vzdržljivosti, čeprav se lahko za ekstremna okolja izberejo posebne visokotemperaturne različice.
RazumevanjeFR4 PCBje bistvenega pomena za vse, ki delajo ali se učijo o elektronskem oblikovanju in proizvodnji. Zaradi uravnoteženih lastnosti je temeljni material za nešteto naprav po vsem svetu. Ne glede na to, ali ocenjujete materiale za nov projekt ali izbirate dobavitelja, FR4 ostaja zanesljiva izbira.
