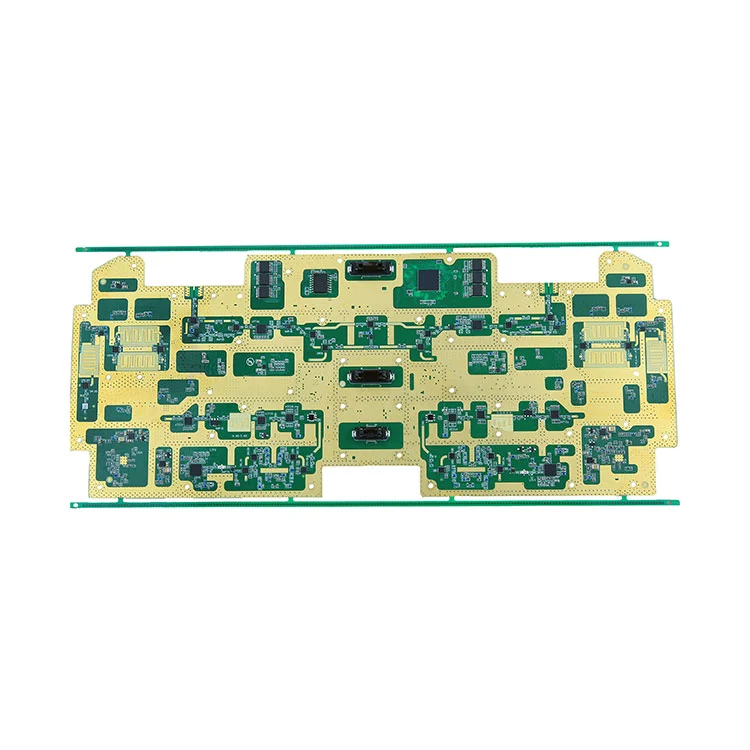

Kaj je PCB sklop za površinsko montažo in zakaj je pomemben?

Kaj je PCB sklop za površinsko montažo?

Sklop tiskanega vezja za površinsko montažo se nanaša na postopek elektronskega sestavljanja, pri katerem so komponente nameščene neposredno na površino plošče tiskanega vezja (PCB), namesto da bi jih vstavili skozi luknje. Ta postopek temelji na tehnologiji površinske montaže (SMT) in napravah za površinsko montažo (SMD), ki omogočajo večjo gostoto komponent in nižje proizvodne stroške. SMT je zaradi svoje učinkovitosti, razširljivosti in zmogljivosti postal vseprisoten v elektronski industriji.

Kako se tehnologija površinske montaže razlikuje od tehnologije skozi luknjo?

Primarno nasprotje med tehnologijo površinske montaže (SMT) in tehnologijo skozi luknje (THT) je v tem, kako so električne komponente pritrjene na tiskano vezje:

Zakaj uporabljati PCB sklop za površinsko montažo?

• Večja gostota komponent:SMT omogoča več delov na manjših ploščah.
• Zmanjšani stroški izdelave:Avtomatizacija znižuje stroške dela in napake ponovljivosti.
• Izboljšana električna zmogljivost:SMT zmanjša dolžino kabla in izboljša kakovost signala.
• Hitrejši proizvodni cikli:Avtomatizirani postopki pobiranja in postavitve ter preoblikovanje pospešijo proizvodnjo.
• Prilagodljivost oblikovanja:Obe površini plošče je mogoče zapolniti.

Katere komponente se običajno uporabljajo v sestavi PCB za površinsko montažo?

SMT vključuje številne vrste komponent. Tukaj so najpogostejši:

Kateri so ključni procesni koraki pri sestavljanju za površinsko montažo?

1. Tiskanje šablon:Spajkalno pasto nanesemo na plošče PCB s pomočjo šablone.
2. Izberi in postavi:Stroji natančno namestijo SMD na spajkalno pasto.
3. Reflow spajkanje:PCB gre skozi peč za ponovno pretakanje, da stali spajkalno pasto.
4. Pregled in nadzor kakovosti:AOI, rentgenski in optični pregledi preverjajo točnost sestavljanja.
5. Končno testiranje:Funkcionalni testi potrjujejo delovanje.

Kako se soočiti s skupnimi izzivi sestavljanja?

Sestavljanje SMT se lahko sooči z več izzivi, kot so nagrobniki, spajkalni mostovi in ​​odprta vezja. Najboljše prakse vključujejo:

• Optimizirajte postavitev PCB:Pravilna zasnova blazinice in razmik za zmanjšanje težav s spajkanjem.
• Tune Reflow Profile:Prilagojeni temperaturni profili za dosledne spajkalne spoje.
• Uporabite visokokakovostne materiale:Zanesljiva spajkalna pasta in komponente izboljšajo konsistenco.
• Izvedite zanesljivo preverjanje kakovosti:Za zgodnje odkrivanje napak uporabite AOI, rentgenske žarke in IKT.

Kateri materiali so potrebni za SMT?

Kako zagotoviti kakovost in zanesljivost sestave za površinsko montažo?

Visokokakovosten sklop za površinsko montažo zahteva strogo testiranje in validacijo. Ključne metode vključujejo:

• Avtomatiziran optični pregled (AOI):Zazna manjkajoče komponente, polarnost in težave s spajkanjem.
• Rentgenski pregled:Razkrije skrite napake spajkalnega spoja.
• Testiranje v vezju (IKT):Preizkuša električno zmogljivost na ravni komponente.
• Funkcionalno testiranje:Preveri obnašanje celotnega vezja v dejanskih pogojih.

Kombinirano preverjanje kakovosti zagotavlja, da tiskana vezja ustrezajo standardom zmogljivosti in zanesljivosti, ki se pričakujejo v sodobni elektroniki.

Kakšni so prihodnji trendi pri sestavljanju PCB za površinsko montažo?

Več ključnih trendov kroji prihodnost vzdrževalnega substitucijskega zdravljenja:

• Miniaturizacija:Manjši faktorji oblike in mikro-SMD komponente.
• Napredna avtomatizacija:Povratne informacije o postopku izbire in mesta, ki jih poganja AI in v realnem času.
• 3D tiskana elektronika:Aditivna proizvodnja se integrira s SMT.
• Pametni pregled:Strojno učenje izboljša odkrivanje napak.

Ti trendi zagotavljajo, da se sklop tiskanih vezij za površinsko montažo še naprej razvija, izboljšuje zmogljivost in skrajšuje proizvodne cikle.

Pogosto zastavljena vprašanja

Kaj je PCB sklop za površinsko montažo?

Sklop tiskanega vezja za površinsko montažo se nanaša na postopek namestitve elektronskih komponent neposredno na površino tiskanega vezja s postopki SMT. Zaradi svoje učinkovitosti in prednosti miniaturizacije nadomešča tradicionalno montažo skozi luknje v večini sodobne elektronike.

Kako tehnologija površinske montaže izboljša učinkovitost?

SMT izboljša zmogljivost z zmanjšanjem dolžine kabla, kar zmanjša induktivnost in odpornost. To izboljša celovitost signala in omogoča ploščam, da delujejo na višjih frekvencah z manj šuma.

Katere industrije imajo največ koristi od površinske montaže?

Industrije, kot so zabavna elektronika, avtomobili, medicinske naprave, vesoljska industrija in telekomunikacije, so močno odvisne od SMT zaradi potrebe po kompaktnih, zanesljivih in visoko zmogljivih elektronskih sklopih.

Kakšni izzivi obstajajo pri sestavljanju površinske montaže?

Izzivi vključujejo upravljanje zelo majhnih komponent, zagotavljanje natančnega nanosa spajkalne paste in izogibanje napakam, kot so nagrobniki ali spajkalni mostovi. Za ublažitev teh težav so potrebni napredni sistemi za nadzor procesov in nadzor.

Zakaj je nadzor kakovosti pri vzdrževalnem substitucijskem zdravljenju ključen?

Kontrola kakovosti zagotavlja zanesljivost in funkcionalnost končnih izdelkov. S komponentami z visoko gostoto in avtomatiziranim sestavljanjem lahko napake hitro povzročijo okvare na terenu. Postopki, kot sta AOI in rentgenski pregled, ujamejo težave pred končnim testiranjem.
