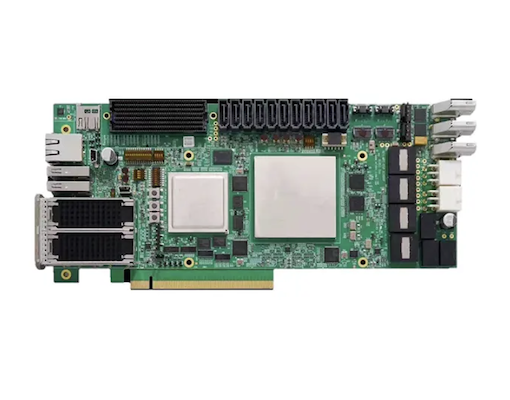

Natančna tehnologija Through-Hole PCB sklop THT

Fanway Precision Through-Hole Technology THT PCB Assembly upravlja z aksialnimi/radialnimi vodniki, napravami visoke moči in velikimi priključki. Združujemo valovito spajkanje za velike naklade in selektivno spajkanje za mešane sklope, kar zagotavlja zanesljive mehanske vezi brez ogrožanja bližnjih komponent. Sledljivost je standardna za medicinske in avtomobilske aplikacije. Za prototipe ali celotno proizvodnjo naša natančna tehnologija THT tiskanega vezja s tehnologijo skozi luknje zagotavlja ponovljivo kakovost.

Prednosti sklopa THT PCB

Naša natančna tehnologija Through-Hole THT PCB Assembly v celoti izkorišča te inherentne prednosti in zagotavlja robustne sklope, ki jih sam SMT ne more doseči.

Mehanska trdnost
Vodniki prehajajo skozi tiskano vezje, kar zagotavlja izjemno odpornost na vibracije, udarce in večkratno vstavljanje/odstranjevanje. Ta povezava prek plošče zagotavlja zanesljivost v težkih okoljih.

Moč in toplotna zmogljivost

Idealen za visokotokovne komponente z visoko temperaturo, kot so transformatorji in veliki kondenzatorji. Kabli delujejo kot toplotni vodi in učinkovito odvajajo toploto iz kritičnih delov.

Enostavnost popravila in predelave

Večji spajkalni spoji omogočajo ročno odstranjevanje in zamenjavo komponent s standardnimi orodji za spajkanje. To poenostavi popravila na terenu in zmanjša stroške odpadkov.

Kaj je THT PCB sklop?

Tehnologija skozi luknje (THT) je metoda sestavljanja tiskanega vezja, pri kateri so kabli komponent vstavljeni v predhodno izvrtane luknje na plošči in spajkani na nasprotni strani. To ustvari mehansko vez, ki poteka skozi samo ploščo, kar zagotavlja vrhunsko izvlečno trdnost in toplotno prevodnost v primerjavi z alternativami za površinsko montažo. THT ostaja bistvenega pomena za konektorje, napajalne naprave in vse aplikacije, ki so izpostavljene vibracijam, udarcem ali visokemu toku.

Celoten proizvodni proces THT

Vsak sklop THT tiskanega vezja s tehnologijo Precision Through-Hole Technology sledi nadzorovanemu delovnemu toku, da se zagotovi ponovljiva kakovost:

1. Vrtanje in metalizacija lukenj
Natančno pozicioniranje lukenj z bakreno prevleko na stenah lukenj za zagotovitev zanesljive prevodnosti od plasti do plasti.

2. Vstavljanje komponent
Avtomatsko ali ročno nameščanje aksialnih/radialnih vodnikov, DIP-jev in konektorjev v izvrtane luknje s pravilno usmerjenostjo in višino odmika.

3. Valovito ali selektivno spajkanje
Plošče gredo čez val staljene spajke (za velike prostornine) ali prejmejo ciljno spajkanje (za mešane sklope) z nadzorovanimi temperaturnimi profili.

4. Obrezovanje svinca in pregled po spajkanju
Odvečna dolžina kabla je odrezana, čemur sledi 100-odstotni avtomatizirani optični pregled (AOI), da se preveri polnitev spajke, kot navlaženosti in odsotnost mostov ali praznin.

5. Funkcionalno testiranje in sledljivost serije
Električno testiranje preverja delovanje vezja, medtem ko sledljivost na ravni serije povezuje vsako komponento z originalno serijo za popolno odgovornost v življenjskem ciklu.

Glavne aplikacije

Naša natančna tehnologija Through-Hole Technology THT PCB Assembly služi aplikacijam, kjer sam SMT ne zadostuje:

Letalstvo in obramba
Letalska elektronika, radarski sistemi in elektronika MIL‑SPEC, ki zahtevajo spajkalne spoje, ki preživijo ekstremne vibracije in termične cikle.

Avtomobilska elektronika
Napajalne stopnje ECU, sistemi za upravljanje baterij in moduli pod pokrovom, ki zahtevajo visokotokovno nosilnost in mehansko odpornost.

Industrijski napajalni moduli
Motorni pogoni, servo krmilniki in napajalniki, kjer morajo biti veliki transformatorji, releji in elektrolitski kondenzatorji varno nameščeni.

Medicinski pripomočki
Diagnostična oprema in sistemi za spremljanje pacientov, kjer se o zanesljivosti povezave ni mogoče pogajati, s popolno sledljivostjo postopka za skladnost z zakonodajo.

Konektorji za težke obremenitve
V/I vmesniki, konektorji hrbtne plošče in preskusne točke, ki so podvržene ponavljajočim se ciklom vstavljanja/odstranjevanja v desetletjih delovanja.

Naša kvalifikacija za ponudnika storitev THT

Trije dejavniki ločujejo naš sklop THT PCB s tehnologijo natančne luknje od splošnih sestavljalcev:

Zmogljivost procesa

Upravljamo z zrelimi linijami za valovito spajkanje in selektivnim spajkanjem ter smo usposobljeni za rokovanje s kompleksnimi ploščami mešane tehnologije (THT + SMT). Naši postopki zagotavljajo dosledno vlaženje in spoje brez praznin pri obeh tehnologijah.

Certifikati kakovosti

Delujemo skladno z IPC-A-610 in imamo certifikate ISO 9001, AS9100 (vesoljski) in ISO 13485 (medicinski). Te akreditacije dokazujejo, da naša proizvodnja in sistemi kakovosti izpolnjujejo najvišje industrijske standarde.

Izkušnje v industriji

Z več kot desetletjem osredotočenega sestavljanja THT smo služili zahtevnim sektorjem, vključno z vojaškim, medicinskim in avtomobilskim. Naši rezultati vključujejo uspešno dostavo sklopov, ki prestanejo stroge preizkuse kvalifikacije za kritične aplikacije.

Zakaj izbrati Fanway?

Če izberete Fanway za svojo natančno tehnologijo skozi luknje THT PCB Assembly, dobite partnerja z globino v procesu in aplikaciji:

1. 12+ let predanih izkušenj s THT
Od ustanovitve se osredotočamo izključno na montažo skozi luknje in mešano tehnologijo. Naša ekipa razume nianse toplotnega upravljanja, geometrije spajkalnih spojev in ravnanja s komponentami, ki jih generalni sestavljavci pogosto spregledajo.

2. Certificirano za sektorje visoke zanesljivosti
Naša ustanova izpolnjuje standarde ISO 13485 (medicina) in IATF 16949 (avtomobilska industrija), poleg certifikatov IPC in ISO. Naše procese revidiramo po enakih standardih, kot so končni izdelki naših strank.

3. Lastništvo projekta od konca do konca
Od pregleda DFM za dimenzioniranje lukenj in zasnovo obročastega obroča prek nabave, montaže in končnega preizkusa – imamo v lasti celoten potek dela THT. Ena kontaktna točka, en standard kakovosti.

4. Odzivna podpora za prototip in proizvodnjo
Podpora za hitro spreminjanje prototipa za preverjanje zasnove, prilagajanje na velike količine z doslednimi procesnimi parametri. Ni minimalnih omejitev naročila za tehnične vzorce.

5. Vidnost dobavne verige
Vzdržujemo neposredne odnose s pooblaščenimi distributerji za komponente, specifične za THT – konektorje, močnostne polprevodnike in pasivne naprave –, kar zmanjšuje tveganje pri nabavi in ​​negotovost pri dobavi.
