Kako visokofrekvenčno PCB izboljša integriteto signala v GHz aplikacijah?

2026-02-26 0 Pusti mi sporočilo

Visokofrekvenčni PCBtehnologija je bistvena za sodobne RF, mikrovalovne in hitre digitalne sisteme, ki delujejo v območju GHz. Ko frekvence naraščajo, postanejo izguba signala, neusklajenost impedance in elektromagnetne motnje kritični izzivi pri načrtovanju. Ta izčrpen vodnik pojasnjuje, kako visokofrekvenčni PCB izboljšuje celovitost signala, raziskuje materiale, strategije oblikovanja, proizvodne procese, stroškovne dejavnike in praktične rešitve za pogoste tehnične težave. Ne glede na to, ali razvijate module 5G, avtomobilski radar, satelitske sisteme ali hitre komunikacijske naprave, ta članek nudi jasne tehnične vpoglede, ki vam bodo pomagali doseči stabilno in zanesljivo delovanje.

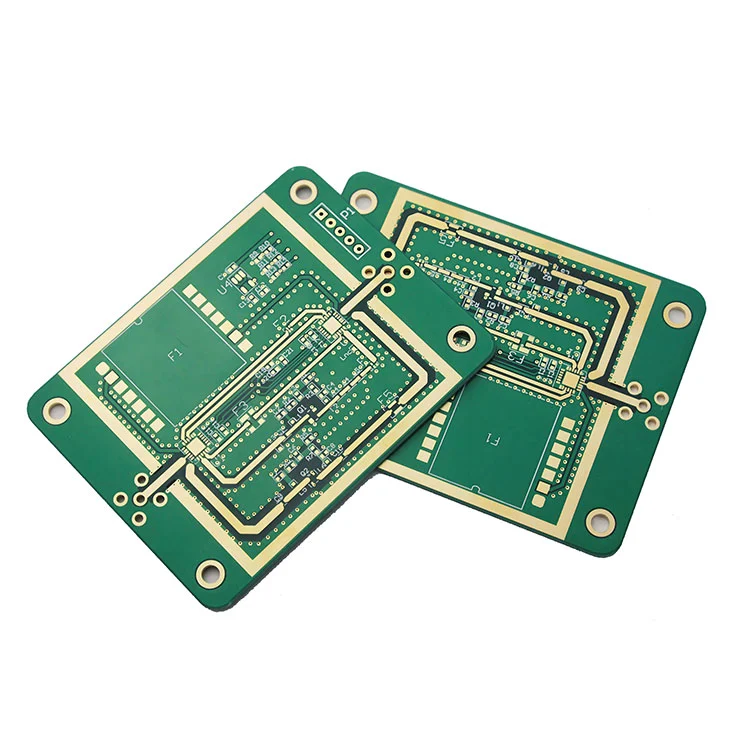

High Frequency PCB


Kazalo

  • 1. Razumevanje osnov visokofrekvenčnega tiskanega vezja
  • 2. Zakaj postane celovitost signala kritična pri visokih frekvencah
  • 3. Izbira materiala za visokofrekvenčno PCB
  • 4. Električne lastnosti, ki vplivajo na delovanje
  • 5. Strategije oblikovanja PCB Stack-Up
  • 6. Tehnike postavitve za zmanjšanje izgube signala
  • 7. Natančnost izdelave in zagotavljanje kakovosti
  • 8. Premisleki o površinski obdelavi za RF vezja
  • 9. Optimizacija stroškov brez ogrožanja uspešnosti
  • 10. Industrijske aplikacije visokofrekvenčnih PCB
  • 11. Izbira pravega partnerja za proizvodnjo
  • 12. Zakaj je Shenzhen Fanway Technology Co., Ltd zaupanja vredna izbira
  • 13. Pogosto zastavljena vprašanja
  • 14. Končne misli

1. Razumevanje osnov visokofrekvenčnega tiskanega vezja

Visokofrekvenčno tiskano vezje je zasnovano tako, da zanesljivo deluje pri frekvencah, ki so običajno nad 500 MHz in pogosto segajo v območja več GHz. Na teh ravneh lahko že majhne razlike v dielektričnih lastnostih, hrapavosti bakra in geometriji sledi pomembno vplivajo na obnašanje vezja.

V nasprotju z običajnimi ploščami visokofrekvenčni modeli tiskanih vezij zahtevajo materiale z nizkimi izgubami, natančno nadzorovano impedanco in natančne tolerance pri izdelavi, da se zagotovi predvidljiv prenos signala.


2. Zakaj postane celovitost signala kritična pri visokih frekvencah

Ko se frekvenca poveča:

  • Valovna dolžina signala se skrajša
  • Prenosni vodi se obnašajo kot porazdeljena vezja
  • Manjše prekinitve povzročajo odseve
  • Tangens izgube postane bolj vpliven
  • Učinek kože poveča odpornost prevodnika

Tehnologija visokofrekvenčnega tiskanega vezja rešuje te izzive s kombiniranjem naprednih materialov z optimiziranimi metodologijami oblikovanja.


3. Izbira materiala za visokofrekvenčno PCB

Material Dielektrična konstanta (Dk) Tangens izgube (Df) Aplikacija
Spremenjen FR-4 4.2–4.5 0,015–0,02 Zasnove z nižjimi GHz
Laminat Rogers 2,2–3,5 0,0009–0,003 RF in mikrovalovna pečica
Na osnovi PTFE 2,0–2,5 Ultra nizka Satelit in radar
Ogljikovodikova keramika 3,0–3,5 Nizka Avtomobilski radar 77 GHz

Proizvajalci, kot je Shenzhen Fanway Technology Co., Ltd, pred proizvodnjo skrbno potrdijo dielektrično stabilnost in konsistenco.


4. Električne lastnosti, ki vplivajo na delovanje

  • Dielektrična konstanta (Dk):Določa hitrost signala.
  • Tangens izgube (Df):Meri disipacijo dielektrične energije.
  • Nadzor impedance:Zagotavlja minimalen odboj signala.
  • CTE:Nadzoruje mehansko ekspanzijsko stabilnost.
  • Hrapavost bakra:Vpliva na izgubo prevodnika pri visoki frekvenci.

5. Strategije oblikovanja PCB Stack-Up

Učinkovita zasnova skladov izboljša zaščito in celovitost signala.

Plast funkcija
Vrh Usmerjanje RF signala
Notranji 1 Ground Plane
Notranji 2 Power Plane
Spodaj Zaščita / sekundarni signali

Pravilno ozemljitveno sklicevanje zmanjša EMI in izboljša doslednost impedance.


6. Tehnike postavitve za zmanjšanje izgube signala

  • Usmerjanje kratke RF sledi
  • Izogibanje pravim kotom
  • Vrtanje nazaj za odstranjevanje čepov
  • Minimiziranje prekinitev impedance
  • Nadzorovan diferencialni razmik parov

7. Natančnost izdelave in zagotavljanje kakovosti

Visokofrekvenčna proizvodnja PCB zahteva:

  • Lasersko vrtanje za mikroprehode
  • Napredni cikli laminiranja
  • Ozka toleranca debeline bakra
  • Avtomatiziran optični pregled (AOI)
  • Testiranje z reflektometrijo v časovni domeni (TDR).

Shenzhen Fanway Technology Co., Ltd izvaja strog nadzor procesa za zagotavljanje stabilne električne zmogljivosti v serijah.


8. Premisleki o površinski obdelavi za RF vezja

  • ENIG za zanesljivo spajkanje in ravnost
  • Immersion Silver za boljšo prevodnost
  • Gladki baker za zmanjšanje izgube kožnega učinka

9. Optimizacija stroškov brez ogrožanja uspešnosti

Stroški vključujejo izbiro materiala, število plasti, toleranco impedance in kompleksnost testiranja. Hibridni sklopi, ki združujejo RF materiale s standardnimi jedri, lahko uravnotežijo stroške in zmogljivost.


10. Industrijske aplikacije visokofrekvenčnih PCB

  • Bazne postaje 5G
  • Avtomobilski radarski sistemi
  • Satelitska komunikacija
  • Mikrovalovne antene
  • Omrežna oprema za visoke hitrosti

11. Izbira pravega partnerja za proizvodnjo

Oceni:

  • Izkušnje z RF ploščami
  • Sposobnost pridobivanja materiala
  • Oprema za testiranje impedance
  • Inženirske podporne storitve
  • Skladnost s certifikatom kakovosti

12. Zakaj je Shenzhen Fanway Technology Co., Ltd zaupanja vredna izbira

Shenzhen Fanway Technology Co., Ltd ponuja celovite rešitve za proizvodnjo visokofrekvenčnih PCB, vključno s hibridnimi ploščami iz več materialov, natančnim nadzorom impedance, hitro izdelavo prototipov in strogimi postopki testiranja. Njihova inženirska ekipa podpira stranke od pregleda zasnove do množične proizvodnje in zagotavlja dosledno delovanje v GHz aplikacijah.


13. Pogosto zastavljena vprašanja

V1: Pri kateri frekvenci naj upoštevam visokofrekvenčne PCB materiale?
Na splošno nad 500 MHz, zlasti pri delovanju v večGHz območjih.

V2: Ali lahko standardni FR-4 obravnava RF aplikacije?
Samo omejeni nizkofrekvenčni modeli; namenski RF materiali imajo prednost zaradi boljše stabilnosti.

V3: Kateri je najbolj kritičen parameter?
Tangens izgube (Df) pomembno vpliva na slabljenje signala.

V4: Kako zmanjšam odboj signala?
Zagotovite natančen nadzor impedance in pravilno zasnovo zlaganja.

V5: Kako lahko začnem svoj projekt?
Posvetujte se z izkušenim proizvajalcem, da pregledate načrtovalne datoteke pred izdelavo.


14. Končne misli

Visokofrekvenčno tiskano vezje ima odločilno vlogo pri ohranjanju celovitosti signala, zmanjševanju izgube in zagotavljanju stabilnega delovanja v naprednih GHz sistemih. Od izbire materiala do natančne izdelave je vsaka podrobnost pomembna.

Če iščete zanesljivo, visoko zmogljivo visokofrekvenčno podporo za proizvodnjo PCB,Shenzhen Fanway Technology Co., Ltdje pripravljen zagotoviti strokovno vodenje in proizvodno odličnost.

Ali imate v razvoju nov RF ali projekt visoke hitrosti?Kontaktdanes, da se pogovorimo o vaših tehničnih zahtevah in prejmemo prilagojeno rešitev za vaše potrebe visokofrekvenčnega PCB.
