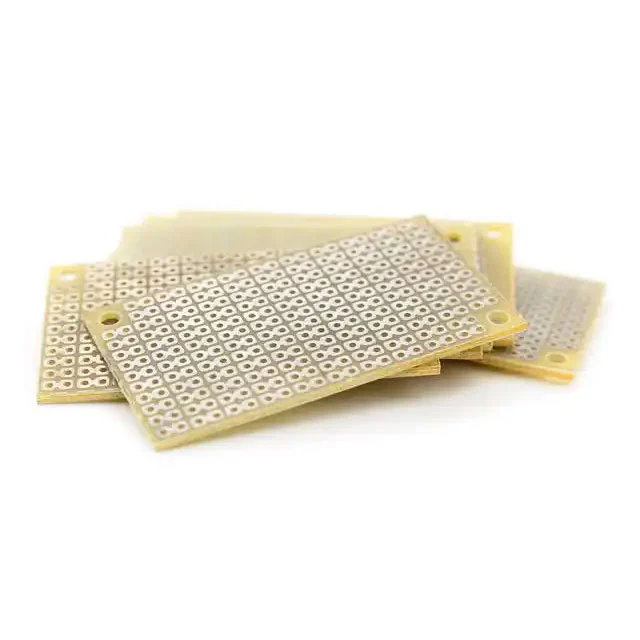

Keramični PCB(plošče s tiskanimi vezji) se hitro uveljavljajo v industrijah, ki zahtevajo visoko toplotno zmogljivost, zanesljivost in miniaturizacijo. Za razliko od tradicionalnih plošč FR4, keramične PCB-je uporabljajo keramične materiale kot substrat, ki nudijo vrhunsko odvajanje toplote, mehansko trdnost in električno izolacijo.
Keramična tiskana vezja so specializirana tiskana vezja, ki kot osnovni substrat uporabljajo keramične materiale – običajno aluminijev oksid (Al₂O₃), aluminijev nitrid (AlN) ali berilijev oksid (BeO). Ti materiali so izbrani zaradi svoje izjemne toplotne prevodnosti, električne izolacije in stabilnosti pri visokih temperaturah.
Glavne značilnosti in parametri keramičnih PCB-jev:
| Parameter | Tipično območje/specifikacija | Opis |
|---|---|---|
| Material substrata | Al ₂o3, AlN, BEAO Beo | Določa toplotno prevodnost in električne izolacijske lastnosti |
| Toplotna prevodnost | 20–200 W/m·K | Učinkovito odvajanje toplote za komponente visoke moči |
| Dielektrična konstanta (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Zagotavlja celovitost signala v visokofrekvenčnih aplikacijah |
| Koeficient toplotnega raztezanja (CTE) | 6–7 ppm/°C | Zmanjša obremenitev med PCB in nameščenimi komponentami |
| Najvišja delovna temperatura | 450–1000 °C | Podpira delovanje pri visokih temperaturah brez degradacije substrata |
| Debelina | 0,2–3,0 mm | Podpira tako tanke kot toge modele |
| Bakrena plast | 35–105 µm | Zagotavlja zadostno nosilnost toka |
| Površinska obdelava | Zlato, nikelj, kositer, srebro | Zagotavlja zanesljivost pri spajkanju in dolgotrajno obstojnost |
Keramične PCB-je pogosto kategoriziramo vDirektno vezani baker (DBC), Aktivno spajkanje kovin (AMB), inTehnologija debelega filmadeske. Vsaka vrsta ustreza posebnim potrebam, od visokonapetostnih napajalnih modulov do mikroelektronskih naprav, ki ponujajo edinstvene prednosti pri upravljanju toplote in mehanski robustnosti.
Vrhunsko odvajanje toplote:
Visokozmogljive LED diode, RF moduli in močnostna elektronika proizvajajo znatno toploto. Keramični PCB-ji zagotavljajo učinkovite toplotne poti, preprečujejo pregrevanje, izboljšujejo dolgo življenjsko dobo in ohranjajo stabilno delovanje pri visokih obremenitvah. Keramični PCB-ji na osnovi aluminijevega nitrida lahko na primer presežejo ravni toplotne prevodnosti 200 W/m·K, kar je veliko več kot standardne plošče FR4 (~0,3 W/m·K).
Visokofrekvenčna stabilnost:
Keramične podlage imajo nizke dielektrične izgube, kar zagotavlja minimalno slabljenje signala v visokofrekvenčnih tokokrogih. Zaradi tega so idealni za RF aplikacije, module 5G in satelitske komunikacijske naprave.
Mehanska in kemična stabilnost:
Keramika je odporna proti koroziji, vlagi in toplotnemu šoku, kar je ključnega pomena v avtomobilskih, vesoljskih in industrijskih okoljih, kjer so PCB-ji izpostavljeni težkim pogojem.
Miniaturizacija in modeli visoke gostote:
S porastom kompaktnih elektronskih naprav keramični PCB-ji omogočajo tesnejšo namestitev komponent brez ogrožanja upravljanja toplote. Njihova strukturna togost podpira težke komponente ali komponente z visoko gostoto.
Dolgoročna zanesljivost:
Keramični PCB-ji ohranjajo učinkovitost v daljših obdobjih tudi pri visokih temperaturah in mehanskih obremenitvah, kar zmanjšuje potrebo po pogostih zamenjavah ali okvarah sistema.
Keramični PCB-ji so sestavni del sektorjev, ki zahtevajo visoko toplotno zmogljivost in natančno inženirstvo. Ključne aplikacije vključujejo:
LED osvetlitev:Visoko zmogljive LED diode imajo koristi od odličnega odvajanja toplote keramičnih PCB-jev, kar poveča svetlost in življenjsko dobo.
močnostna elektronika:Inverterji, pretvorniki in gonilniki motorjev se zanašajo na keramična tiskana vezja DBC za upravljanje toka in toplote.
Avtomobilska industrija:Električna vozila in hibridni sistemi uporabljajo keramične PCB-je v modulih za upravljanje baterij in pogonskih sklopov.
Telekomunikacije:Naprave RF in 5G zahtevajo stabilen prenos signala pri visokih frekvencah, kar je mogoče doseči s keramičnimi podlagami z majhnimi izgubami.
Medicinski pripomočki:Visoko zanesljiva vezja za slikovne sisteme, laserje in diagnostiko uporabljajo keramična tiskana vezja za vzdrževanje natančnega delovanja pri visokih temperaturah.
Nastajajoči trendi:
Integracija s prilagodljivo elektroniko:Kombinacija keramičnih PCB-jev s fleksibilnimi podlagami omogoča hibridne modele za nosljive naprave in kompaktno robotiko.
Napredno toplotno upravljanje:Inovacije, kot so vgrajene toplotne cevi ali mikrokanalno hlajenje, se uvajajo skupaj s keramičnimi PCB-ji za nadaljnje izboljšanje zmogljivosti.
Miniaturizacija visokozmogljivih modulov:Keramične podlage podpirajo medsebojne povezave visoke gostote v majhnih oblikah, kar omogoča naslednjo generacijo potrošniške elektronike in industrijske opreme.
Zelena proizvodnja:Okolju prijazne proizvodne tehnike keramičnih PCB postajajo vse bolj priljubljene, zmanjšujejo vpliv na okolje in hkrati ohranjajo visoko zmogljivost.
V1: Kakšne so prednosti uporabe keramičnih PCB pred PCB s kovinskim jedrom?
A1:Keramični PCB-ji ponujajo vrhunsko toplotno prevodnost, nižje dielektrične izgube, večjo temperaturno odpornost in večjo mehansko stabilnost v primerjavi s PCB-ji s kovinskim jedrom. Medtem ko so kovinska jedra odlična pri širjenju toplote, keramika zagotavlja natančno upravljanje toplote na lokaliziranih vročih točkah in hkrati ohranja električno izolacijo.
V2: Kako debelina keramičnega tiskanega vezja vpliva na njegovo delovanje?
A2:Debelejše keramične podlage izboljšajo mehansko trdnost in omogočajo večjo tokovno zmogljivost, vendar lahko nekoliko zmanjšajo učinkovitost odvajanja toplote na enoto debeline. Izbira optimalne debeline uravnoteži togost, toplotno zmogljivost in izvedljivost izdelave za predvideno uporabo.
V3: Ali je mogoče keramične PCB-je uporabiti v visokofrekvenčnih aplikacijah?
A3:Da, keramični PCB-ji imajo nizko dielektrično izgubo in stabilno prepustnost, zaradi česar so idealni za RF vezja, module 5G in mikrovalovne aplikacije, kjer je celovitost signala ključnega pomena.
V4: Ali so keramični PCB-ji dražji od tradicionalnih plošč FR4?
A4:Da, keramični PCB-ji imajo na splošno višje vnaprejšnje stroške zaradi zahtevnosti materiala in obdelave. Vendar pa dolgoročna zanesljivost, toplotna učinkovitost in zmanjšana stopnja okvar pogosto upravičujejo naložbo, zlasti pri aplikacijah z visoko močjo ali visoko frekvenco.
V5: Kakšne so razlike med DBC, AMB in debeloplastnimi keramičnimi PCB-ji?
A5:DBC plošče imajo baker neposredno vezan na keramiko, kar zagotavlja odlično toplotno prevodnost za električne naprave. Plošče AMB uporabljajo tehnike trdega spajkanja za močno toplotno in električno povezljivost. Debeloslojni keramični PCB-ji temeljijo na natisnjenih prevodnih pastah, primernih za kompaktna, večplastna vezja.
Fanwayje specializirano za visoko zmogljive keramične PCB-je, prilagojene za napredno elektroniko. Podjetje združuje vrhunske keramične materiale z natančnimi proizvodnimi procesi, da zagotovi vrhunsko upravljanje toplote, stabilnost signala in mehansko zanesljivost. S ponudbo celotnega spektra keramičnih PCB rešitev – vključno z različicami DBC, AMB in Thick Film – Fanway izpolnjuje raznolike potrebe industrij, od LED osvetlitve do avtomobilske elektronike.
Z desetletji izkušenj in poudarkom na kakovosti Fanway zagotavlja, da je vsaka plošča usklajena z mednarodnimi standardi, s čimer podpira stranke pri doseganju optimizirane toplotne zmogljivosti, podaljšane življenjske dobe naprave in oblikovalskih rešitev z visoko gostoto. Za poizvedbe, tehnično podporo ali prilagojene keramične PCB rešitve,kontaktirajte nasdanes, da raziščete inovativne ponudbe Fanway in nadgradite svoje elektronske modele.
