Matična plošča PCBA za polnjenje OEM

Proizvodni proces matične plošče OEM Charging Pile PCBA

Substrati uporabljajo FR-4 ali visokofrekvenčne materiale (kot je Rogers 4350B).

Pozlačenje ali površinska obdelava OSP je sprejeta za zagotovitev zanesljivosti kontakta.

Ključne komponente, kot so moduli DC-DC, so podvržene 100-odstotnemu preizkusu staranja.

Matične plošče Charging Pile PCBA so glede na način polnjenja razvrščene v dve vrsti:

Polnilni piloti AC in polnilni piloti DC.

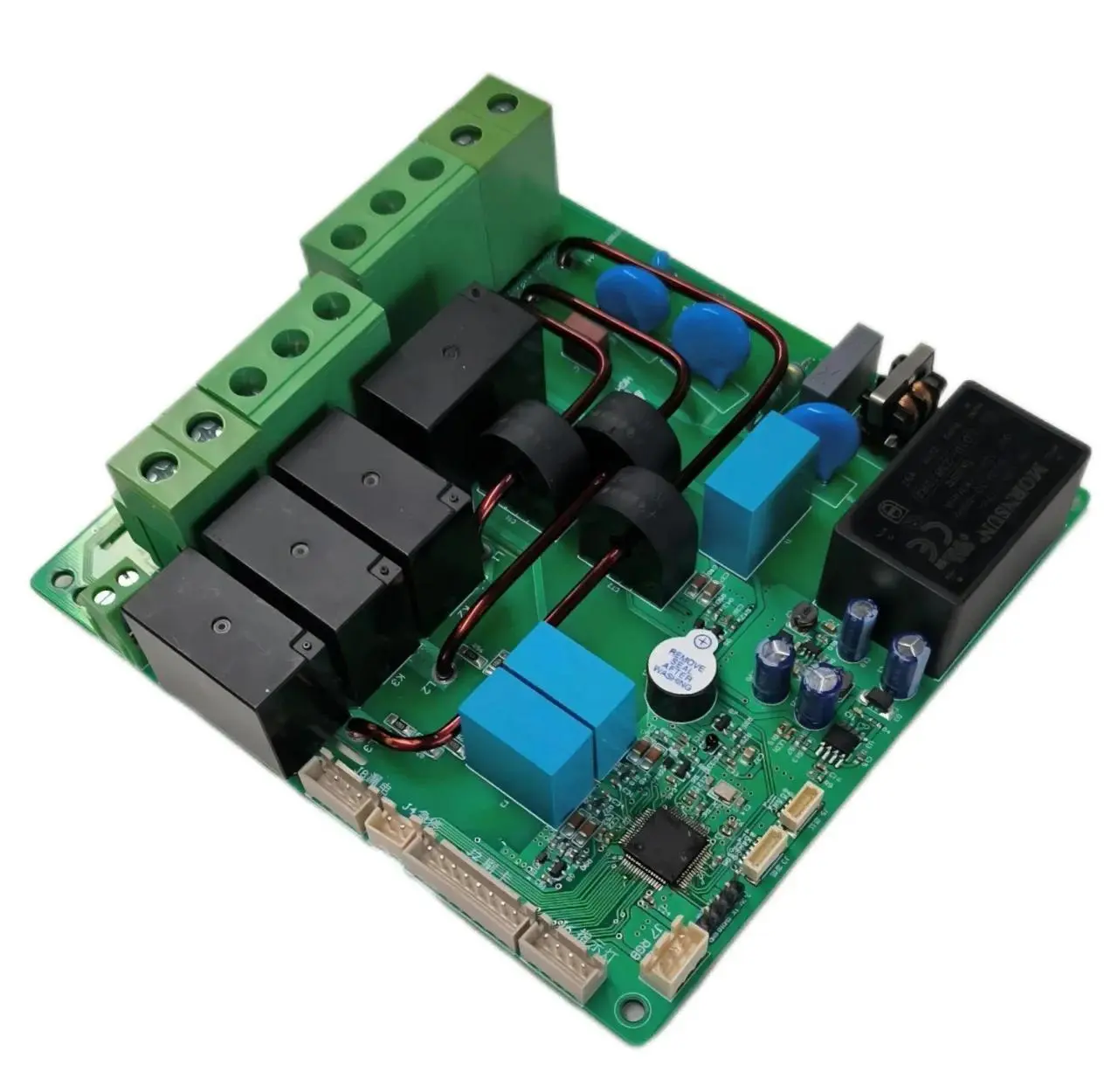

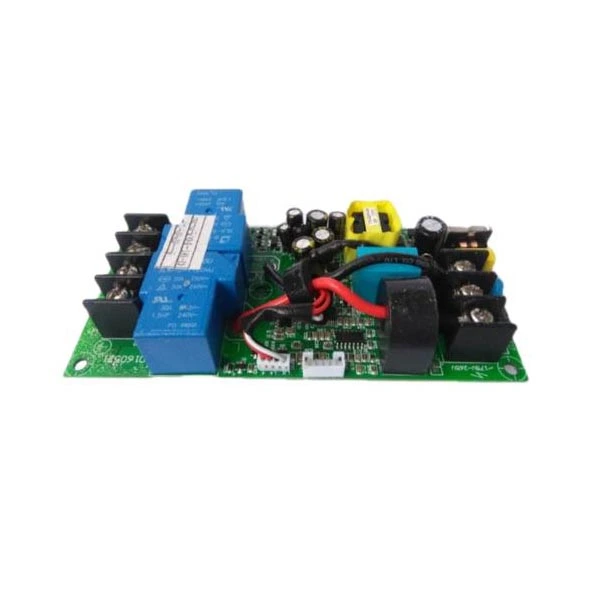

Električno vezje za polnjenje izmeničnega toka:Ta plošča pretvarja omrežno izmenično napetost v enosmerno prek vgrajenega polnilnika (OBC) v vozilu. Njegove glavne funkcije vključujejo:

Nadzor terminala CP:Komunicira z BMS vozila s pomočjo signalov PWM za spremljanje statusa polnjenja (npr. vstavljanje pištole, priprava na polnjenje, začetek polnjenja). Delovna napetost je 12V/9V/6V s frekvenco 1kHz.

Zaznavanje terminala CC:Potrjuje stanje povezave polnilne pištole s spremembami upora in določa zmogljivost izhodnega toka (npr. upor 1,5 kΩ ustreza toku 8 A).

Tipični parametri:Vhod 220V AC, izhodna moč 7kW/11kW, stopnja zaščite IP54.

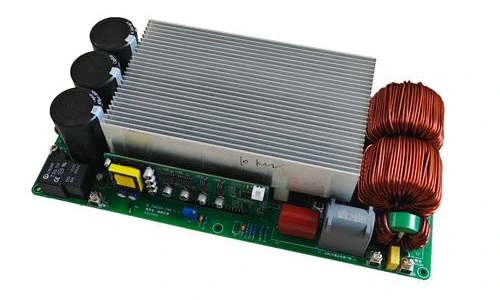

DC polnilno vezje:Ta plošča neposredno oddaja visokonapetostno enosmerno napajanje. Njegovi osrednji moduli vključujejo:

AC/DC Rectification in PFC modul:Pretvori trifazni 380 V AC v visokonapetostni DC (750-850 V) s tehnologijo aktivne korekcije faktorja moči (PFC) z učinkovitostjo, ki presega 97 %.

Modul za pretvorbo DC/DC:Prilagodi napetost zahtevanemu razponu baterije (npr. 200–920 V) prek resonančne topologije LLC in podpira dinamični nadzor toka (do nekaj sto amperov).

Tipični parametri:Vhod 380V AC, izhodna moč 30-120kW, integriran glavni krmilni čip STM32F207ZET, podpira komunikacijo CAN/RS-485.
