Prilagodljiva tiskana vezja (FPC PCB) so v središču današnje hitro razvijajoče se elektronske industrije. Ko naprave postanejo manjše, lažje in močnejše,FPC PCBTehnologija se je pojavila kot kritična rešitev za doseganje kompaktnih modelov, ne da bi pri tem ogrozila uspešnost. Z potapljanjem globoko v specifikacije materiala, parametre uspešnosti in napredne proizvodne tehnike vam bomo zagotovili jasno razumevanje njihovih prednosti in vam pomagali sprejemati informirane odločitve za vaš naslednji projekt.

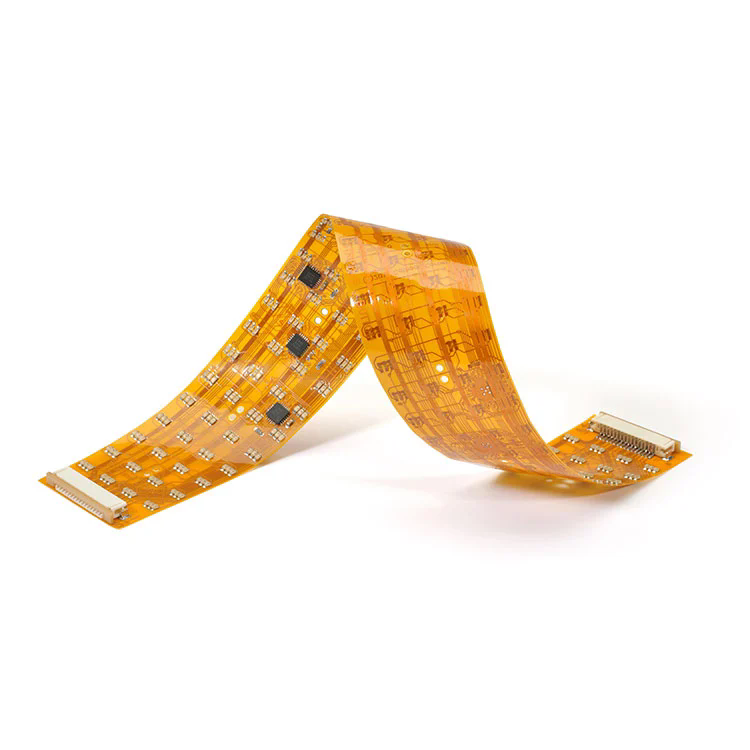

FPC PCB (fleksibilna tiskana vezja) je zelo prilagodljiv elektronski medsebojni povezavi iz tankih, fleksibilnih materialov. Za razliko od tradicionalnih togih PCB -jev se lahko FPC upogne, zložijo in zasukajo, kar proizvajalcem omogoča, da oblikujejo manjše in lahke naprave, ne da bi pri tem ogrozili električne zmogljivosti.
Struktura običajno vključuje:
Osnovni material: poliimid (PI) ali poliester (PET) film za prožnost.
Prevodna plast: bakrena folija za učinkovit tok.
Lepilna plast: zagotavlja močno vezavo med bakrom in substratom.
Zaščitno prekrivanje: zagotavlja izolacijo in mehansko zaščito.
FPC PCB deluje kot tradicionalni PCB, vendar ponuja mehansko prilagodljivost. Ko je integrirana v napravo, lahko priključi različne elektronske komponente v dinamičnih ali zaprtih prostorih. Na primer, v pametnih telefonih FPC PCB povežejo glavno ploščo z zaslonom prek mehanizmov tečajev, hkrati pa ohranjajo stabilen prenos signala.
Fanwayjevi FPC PCB -ji so zasnovani z natančnostjo in zanesljivostjo v mislih. Spodaj je pregled osnovnih specifikacij:
| Parameter | Specifikacija | Opis |
|---|---|---|
| Osnovni material | Poliimid / hišni ljubljenček | Zagotavlja trajnost in visoko prožnost |
| Debelina bakra | 1oz / 2oz | Obdeluje različne trenutne zmogljivosti |
| Število slojev | 1–6 plasti | Podpira preproste do zapletene modele vezja |
| Površinski zaključek | ENIG / OSP / HASL | Ščiti baker in izboljšuje spajkalnost |
| Min. Širina sledi | 0,05 mm | Omogoča usmerjanje vezja z visoko gostoto |
| Min. Velikost luknje | 0,1 mm | Primerno za aplikacije za mikro-via |
| Delovna temperatura. | -40 ° C do +150 ° C. | V ekstremnih okoljih zanesljivo deluje |
| Upogibanje polmera | Tako nizko kot 1 mm | Kot nalašč za dinamične scenarije upogibanja |
| Nadzor impedance | ± 10% toleranca | Zagotavlja stabilno celovitost signala |
Zaradi teh parametrov so FPC PCB -ji idealni za industrije, ki zahtevajo miniaturizacijo, prožnost in trajnost.
Edinstvene prednosti FPC PCB so privedle do širokega sprejemanja v več sektorjih:
Pametni telefoni in tablični računalniki: kompaktne medsebojne povezave med zasloni, baterijami in procesorji.
Nosljive naprave: Ultra tanke FPC zagotavljajo brezhibno integracijo za ure, fitnes sledilce in VR slušalke.
Prenosni računalniki in igralne konzole: prožna vezja z visoko gostoto izboljšujejo zanesljivost signala v tesnih zaprtih prostorih.
Adas & Infotainment: Fleksibilni PCB zagotavljajo stabilne povezave znotraj omejenih presledkov na armaturni plošči.
Sistemi LED razsvetljave: Izboljšana toplotna odpornost podpira visokozmogljivo avtomobilsko razsvetljavo.
Upravljanje baterije: PCB FPC zdržijo vibracije in temperaturna nihanja v EV.
Diagnostične slikovne naprave: fleksibilni modeli podpirajo kompaktne medicinske skenerje.
Nosljivi zdravstveni monitorji: lahka in biokompatibilna vezja omogočajo bolnikom prijaznim modelom.
Kirurška orodja: Natančni instrumenti FPCS z visoko zanesljivostjo v minimalno invazivnih operacijah.
Robotika in avtomatizacija: Dinamična upogibna sposobnost omogoča integracijo v robotske roke.
Aerospace Instruments: Odpornost ekstremne temperature zagotavlja dolgoročno zanesljivost.
5G & IoT rešitve: Hitro-hitrost signala podpira omrežja naslednje generacije.
FPC PCB zagotavljajo več prednosti, zaradi katerih so nepogrešljivi v napredni elektroniki:
FPC z zamenjavo zajetnih ožičnih pasov znatno zmanjšujejo skupno velikost in težo naprave.
Upogibajo se, zložijo in zasukajo, ne da bi izgubili zmogljivost, kar omogoča kompaktne postavitve v zapletenih sklopih.
Z manj medsebojnih točk in spajkalnimi sklepi FPC zmanjšujejo tveganja za odpoved in izboljšajo dolgo življenjsko dobo.
Zasnovani tako, da prenesejo ekstremne okoljske razmere, so idealni za avtomobilske, vesoljske in industrijske aplikacije.
Nadzorovana impedanca zagotavlja učinkovito, stabilno in zanesljivo visokofrekvenčno delovanje signala.
Izdelava visokokakovostnih FPC PCB-jev vključuje vrhunske tehnologije:
Lasersko vrtanje: doseže ultra-fine mikro-vije za medsebojne povezave z visoko gostoto.
Samodejni optični pregled (AOI): zagotavlja proizvodnjo brez napak in dosledno kakovost.
Prostori za galvaniranje: izboljša bakreno oprijem in trajnost.
Uporaba Coverlay & prekrivanje: zagotavlja dodatno zaščito pred mehanskim stresom.
Preskušanje nadzora impedance: zagotavlja stabilno zmogljivost signala za visoke vezje.
O: Glavna razlika je v prilagodljivosti. Togi PCB so fiksirani in se uporabljajo v statičnih sklopih, medtem ko se FPC PCB lahko brez poškodb upogne, zložijo in zasukajo, zaradi česar so primerni za dinamična ali kompaktna okolja, kot so pametni telefoni, nosljivi materiali in avtomobilske armaturne plošče.
O: Visokokakovostni FPC PCB, kot so tisti, ki jih izdeluje Fanway, so zasnovani tako, da prenesejo ekstremne razmere. Z obratovalnimi temperaturami od -40 ° C do +150 ° C in izboljšano vibracijsko odpornost lahko zanesljivo izvajajo več kot 10 let v zahtevnih aplikacijah, kot sta avtomobilska elektronika in vesoljski instrumenti.
Z desetletji strokovnega znanja v prilagodljivi proizvodnji vezja,FanwayOmogoča visoko natančne, zanesljive in prilagodljive rešitve FPC PCB. Naše napredne proizvodne zmogljivosti, strog nadzor kakovosti in inovativni inženiring nam omogočajo zagotavljanje izdelkov, ki ustrezajo razvijajočim se zahtevam industrij po vsem svetu.
Ne glede na to, ali potrebujete enoslojni prototip ali večplastno prilagodljivo rešitev za visokofrekvenčne aplikacije, Fanway zagotavlja, da je vsaka vezja optimizirana za zmogljivost, zanesljivost in stroškovno učinkovitost.
Če želite v svoje izdelke vključiti rešitve PCB FPC,kontaktirajte nasdanes za razpravo o vaših zahtevah projekta. Naša inženirska ekipa vam je pripravljena pomagati pri doseganju zasnov naslednje generacije z vrhunsko tehnologijo.
